Elastyczny panel słoneczny rewolucjonizuje branżę fotowoltaiczną przy swojej unikalnej budowie i wszechstronnym zastosowaniom. W odróżnieniu od tradycyjnych modułów, składa się z cienkowarstwowych ogniw słonecznych (ang. thin-film solar cells), np. CIGS (miedź-ind-gallium-selenek) lub amorficzny krzem, laminowanych na elastycznym podłożu polimerowym. Grubość takiego panelu wynosi zaledwie 2-3 mm, co umożliwia gięcie go w łuk o promieniu nawet 30 cm bez utraty sprawności. Proces konwersji energii słonecznej opiera się na efekcie fotowoltaicznym, gdzie fotony światła padającego na warstwę półprzewodnikową generują pary elektron-dziura, tworząc prąd elektryczny. Sprawność elastycznych paneli słonecznych osiąga obecnie 15-22% (dane z r. od firmy PowerFilm Solar), choć jest nieco niższa niż w sztywnych modułach krzemowych (do 25%).
Jak elastyczny panel słoneczny zamienia światło w prąd?

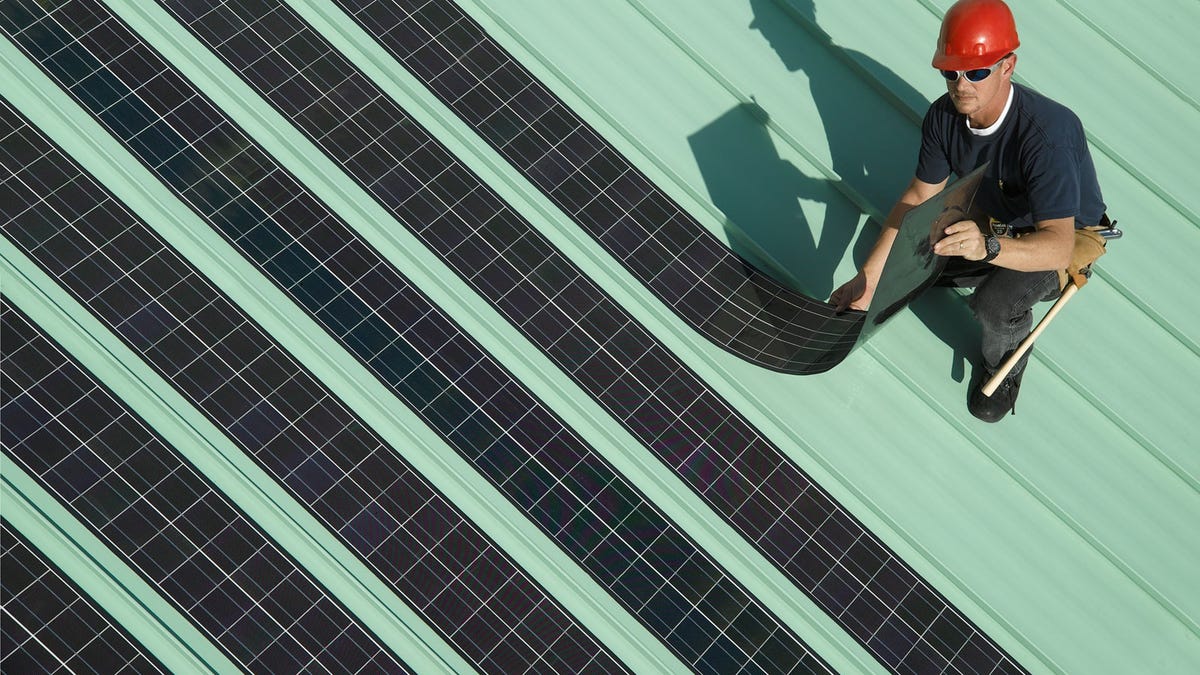

Działanie elastycznego panelu słonecznego zaczyna się od przezroczystego pokrycia ochronnego, które przepuszcza światło do aktywnych warstw fotowoltaicznych. „W odróżnieniu od sztywnych paneli, elastyczne folie mogą być produkowane metodą roll-to-roll, co obniża koszty o 30-50%” – podkreśla raport NREL z 2022 r. Warstwy te, naniesione na podłoże PET lub polyimide, absorbują promieniowanie w szerokim spektrum, w tym światło rozproszone (co daje przewagę w warunkach zachmurzonych).
Zalety elastycznych rozwiązań w codziennych zastosowaniach:
- Lekkość: zaledwie 0,5-2 kg/m² (vs. 10-20 kg/m² sztywnych).
- Odporność na wstrząsy i wibracje (testy MIL-STD-810G).
- Szybki montaż bez ram aluminiowych.

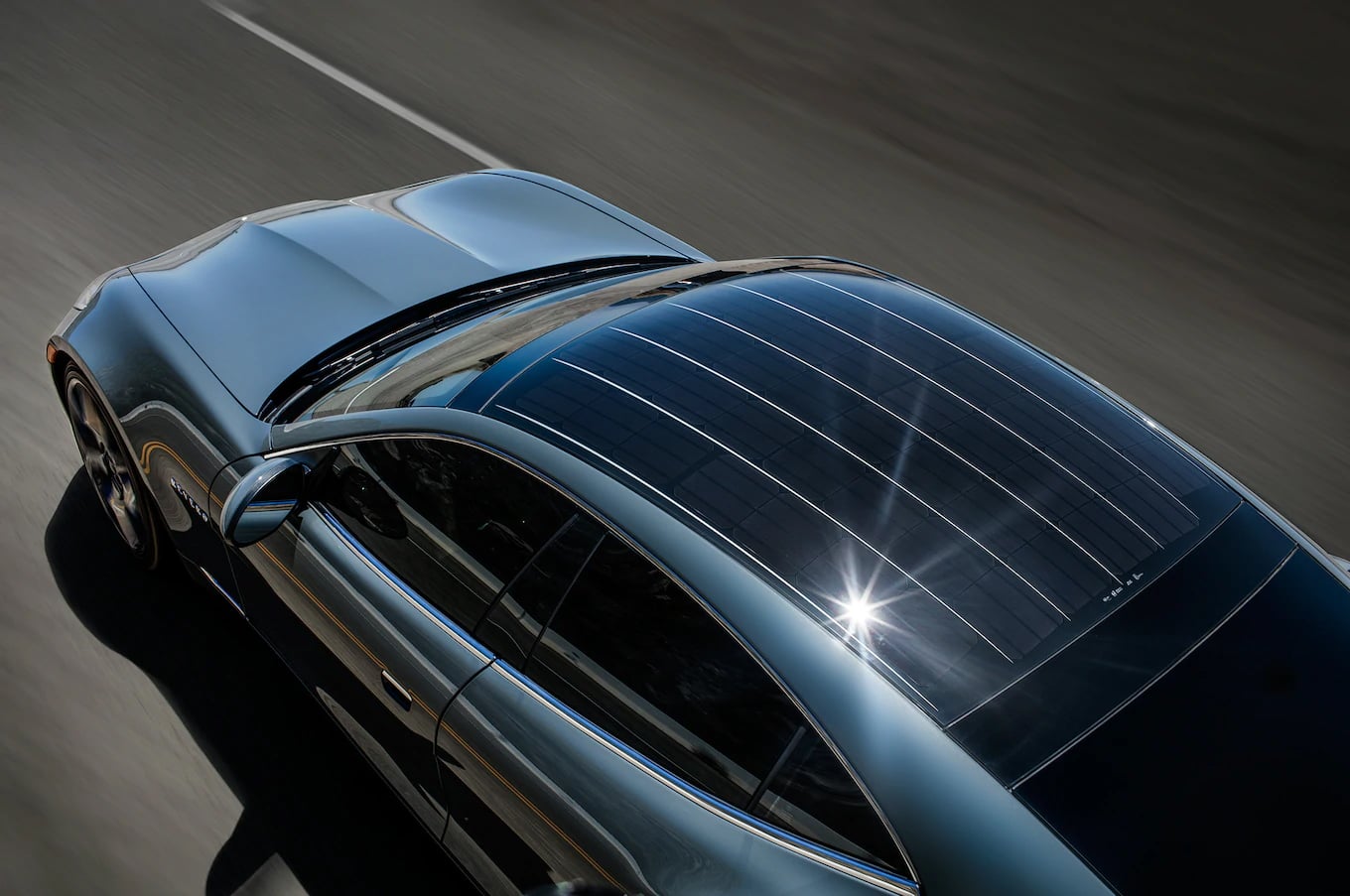

- Integracja z powierzchniami zakrzywionymi, np. dachy pojazdów.
- Żywotność 20-25 lat przy gwarancji 80% mocy początkowej.
- Niska temperatura pracy: od -40°C do +85°C.
- Możliwość cięcia na wymiar bez specjalistycznych narzędzi.
- Wysoka przepuszczalność światła (do 90% w wersjach półprzezroczystych).
Wiedziałeś, że pierwszy komercyjny elastyczny panel słoneczny oparty na technologii organicznej (OPV) wprowadziła firma Konarka w 2011 r.? (firma zbankrutowała, ale technologia ewoluowała).

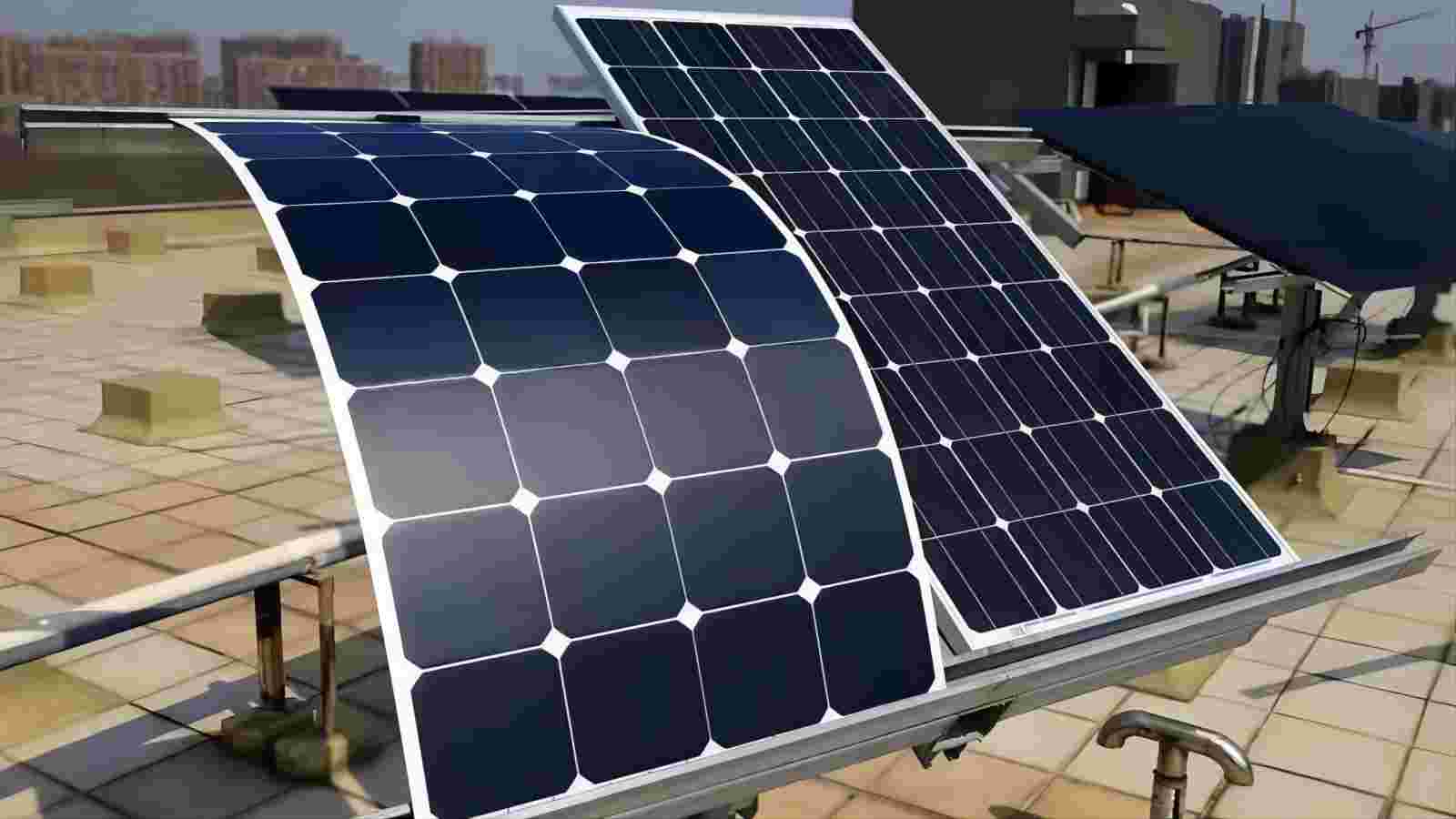

Czym elastyczny panel słoneczny wyróżnia się od sztywnego modułu PV?
Główne różnice między elastycznym panelem słonecznym a sztywnym modułem fotowoltaicznym sprowadzają się do elastyczności, wagi i montażu:
| Cecha | Elastyczny panel słoneczny | Sztywny moduł fotowoltaiczny |
|---|---|---|
| Grubość | 0,2-3 mm | 30-50 mm |
| Waga | 0,5-2 kg/m² | 10-25 kg/m² |
| Sprawność | 15-22% | 18-25% |
| Montaż | Klejenie, zwijanie | Śruby, ramy |
| Koszt/m² | 200-400 zł | 300-600 zł |

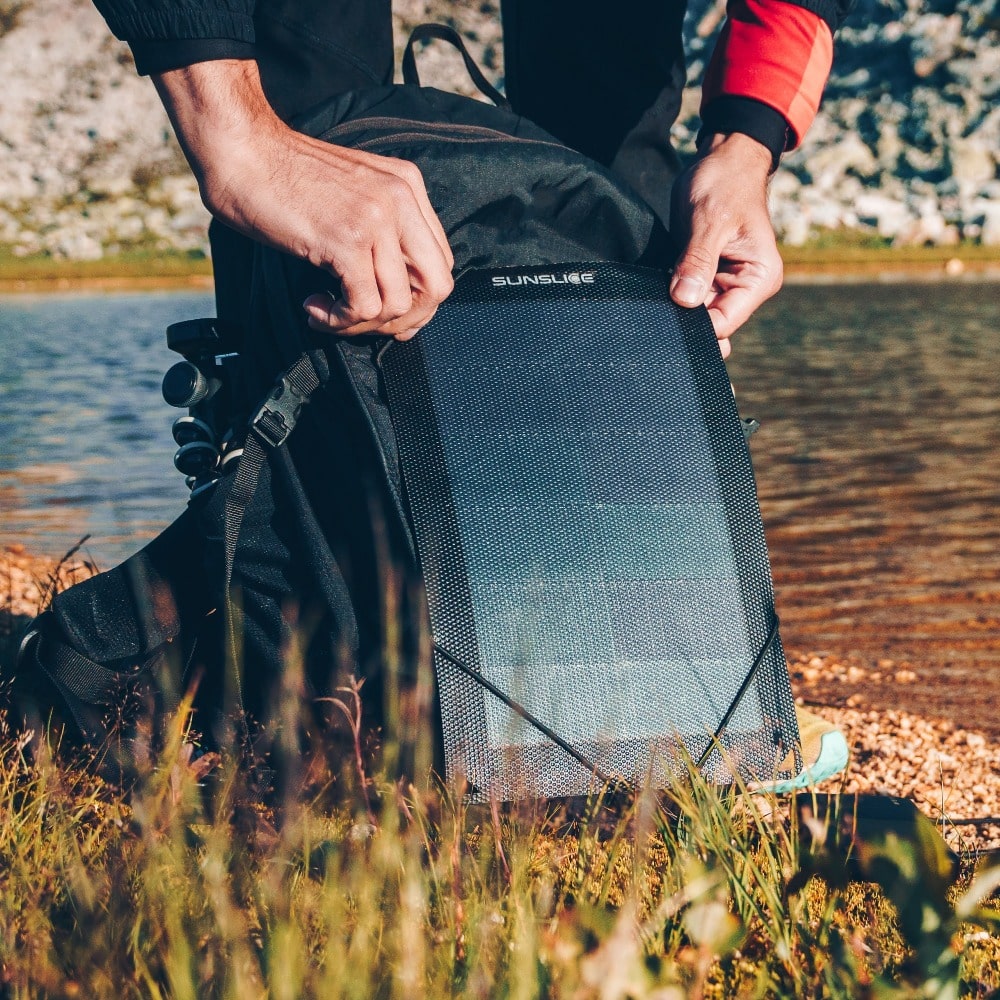

| Zastosowania | Plecaki, łodzie, drony | Dachy budynków |
Sztywne moduły, oparte na monokrystalicznym krzemie, dominują w dużych instalacjach naziemnych dzięki wyższej mocy szczytowej (do 500 Wp/panel), ale elastyczne folie fotowoltaiczne (ang. flexible PV) sprawdzają się w mobilnych systemach off-grid, np. na balonach meteorologicznych NASA. Pytanie brzmi: jak wybrać odpowiedni typ dla Twojego projektu? Elastyczne panele tracą mniej na zacienieniu (shadow tolerance do 70%), co czyni je świetnymi do niestandardowych powierzchni. W r. rynek elastycznych PV wzrośnie o 25% (prognoza IRENA), napędzany przez rozwój perowskitów hybrydowych.
Elastyczny panel słoneczny to nowoczesne rozwiązanie w fotowoltaice, które umożliwia montaż na powierzchniach o niecyklicznych kształtach. Z pomocą giętkiej strukturze, jak działa elastyczny panel słoneczny opiera się na cienkowarstwowych ogniwach, np. CIGS czy organiczne PV (OPV).
Zasada działania elastycznych modułów fotowoltaicznych
W elastycznym panelu słonecznym światło pada na warstwę aktywną z nanomateriałów, uwalniając elektrony i tworząc prąd. Podłoże z polimeru lub folii metalowej pozwala na zginanie do 30 stopni bez utraty sprawności. Sprawność wynosi zazwyczaj 10-15%, niższa niż w sztywnych panelach krzemowych (do 22%), ale rekompensuje to lekkość – waży zaledwie 0,5-2 kg/m². Proces produkcji wykorzystuje drukowanie rolowe, co obniża koszty o 30-50% w porównaniu do krzemu.
Główne różnice w konstrukcji i materiałach
Czym różni się elastyczny panel od sztywnego? Sztywne panele opierają się na krystalicznym krzemie w aluminiowej ramie i szkle hartowanym, co czyni je ciężkimi (15-20 kg/m²) i podatnymi na uszkodzenia mechaniczne. Różnice między elastycznymi a sztywnymi panelami słonecznymi obejmują brak sztywnej obudowy – elastyczne mają laminat z ETFE, odporny na UV i wilgoć. Przykładowo, moduły PowerFilm wytrzymują zgniecenie do 1000 Ndobre na plecaki czy łodzie.
Zalety w użytecznych zastosowaniach
Elastyczne ogniwa fotowoltaiczne montuje się na dachach falistych, namiotach czy pojazdach autonomicznych. W testach NASA panele te działały w próżni przez 5 lat. Ich elastyczność zwiększa powierzchnię użytkową o 20% na krzywiznach.
Elastyczne ogniwa fotowoltaiczne są ważnym elementem autonomicznego zasilania w kamperach i łodziach. Te cienkie, giętkie moduły PV, o sprawności do 23% według informacji producenta SunPower z ostatniego rokuw sam raz dopasowują się do zakrzywionych powierzchni. Za pomocą tego elastyczne ogniwa fotowoltaiczne w kamperach umożliwiają ciągłe ładowanie akumulatorów w podróży.
Zalety cienkowarstwowych paneli solarnych w warunkach mobilnych
Elastyczne panele solarne ważą zaledwie 1-2 kg/m², co jest o 70% lżejsze od tradycyjnych modułów krzemowych. Montaż na dachu kampera trwa najczęściej 1-2 godziny i nie wymaga wiercenia – wystarczy klej poliuretanowy. W łodziach, np. modelach Sunreef Yachtsinstalacje o mocy 300 W pokrywają zapotrzebowanie na oświetlenie i elektronikę, redukując zużycie paliwa o 25%.
- Odporność na wibracje i sól morską dzięki laminacji ETFE (testy IEC 61701).
- Moc szczytowa 100-200 W/m² nawet w pochmurne dni.
- Integracja z inwerterami MPPT dla efektywności powyżej 95%.
- Żywotność 20-25 lat z gwarancją 80% mocy początkowej.
- Możliwość cięcia na wymiar pod niestandardowe kształty pokładów.

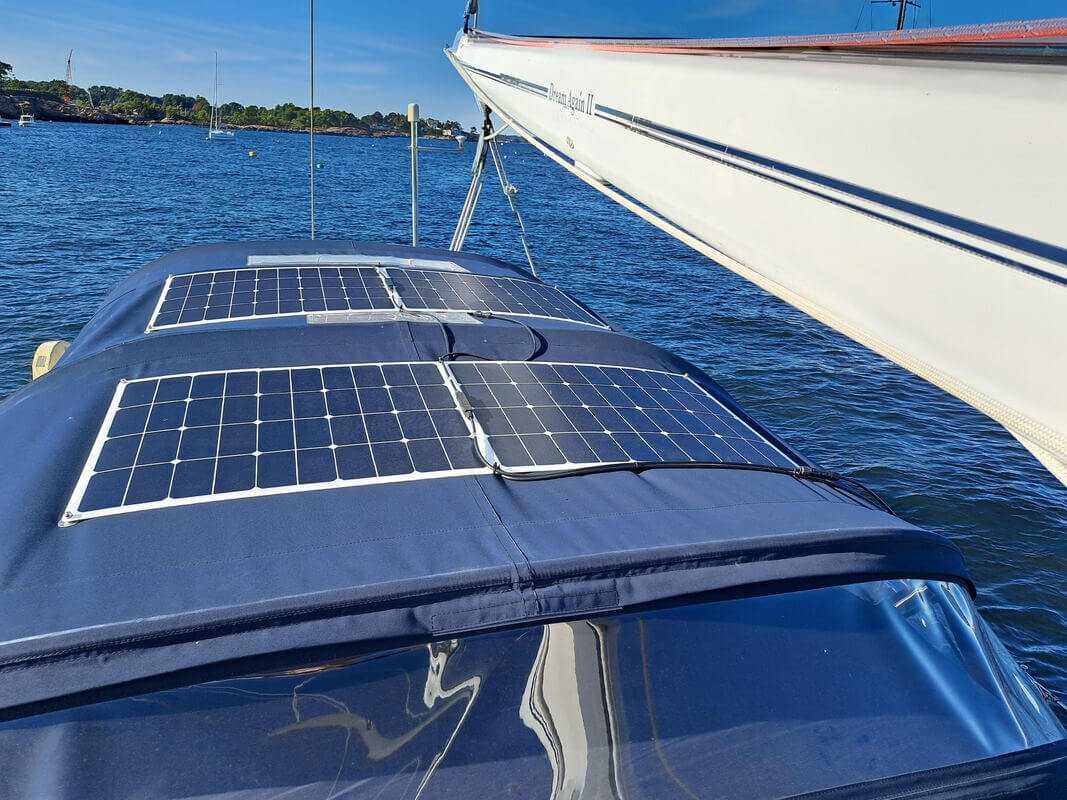

Jak wdrożyć elastyczne folie PV na łodziach?
Zastosowanie elastycznych ogniw fotowoltaicznych na łodziach zaczyna się od oceny powierzchni – np. 4 m² daje 400-600 Wh/dzień. Użyj kontrolerów ładowania Victron Energy, kompatybilnych z litowo-żelazowo-fosforanowymi akumulatorami. W kamperach Fiat Ducato powszechne są zestawy PowerFilm o wymiarach 1×2 m.
| Parametr | Sztywne panele | Elastyczne ogniwa |
|---|---|---|
| Waga (kg/m²) | 10-15 | 1-2 |
| Sprawność (%) | 18-22 | 20-25 |
| Swoboda | Brak | Do 30° krzywizny |
| Koszt (zł/Wp) | 3-4 | 5-7 |
W ostatnim roku rynek elastycznych modułów PV wzrósł o 40% (raport IRENA), napędzany popytem na off-grid.
Montaż paneli elastycznych na zakrzywionych powierzchniach to precyzyjny proces, który pozwala na instalację elastycznych paneli fotowoltaicznych nawet na dachach łukowych czy kadłubach łodzi. Te moduły o grubości zaledwie 2-3 mm (z datowanej 2022 r. technologii CIGS) doskonale adaptują się do krzywizn o promieniu od 50 cm wzwyż.
Jak przygotować powierzchnię przed klejeniem?
Najpierw oczyść zakrzywioną powierzchnię z kurzu i tłuszczu – użyj acetonu lub alkoholu izopropylowego. Sprawdź nierówności: szlifuj je papierem o gradacji 220, by uniknąć pęcherzy powietrza.
Następnie nałóż klej poliuretanowy (np. Sikaflex 252) warstwą 3-5 mm za pomocą pacy dentystycznej. Montaż paneli elastycznych na zakrzywionych powierzchniach wymaga równomiernego rozprowadzenia kleju – pracuj w temperaturze 15-25°C. Delikatnie dociskaj panel pacą silikonową, utrzymując ciśnienie 0,5-1 bara przez 10 minut. Pozostaw do wstępnego utwardzenia na 24 godziny; wystrzegaj się wilgoci w tym czasie.
Etapy finalnego mocowania i testów –
Przejdź do instalacji paneli solarnych elastycznych na krzywiznach: podłącz złączki MC4 po utwardzeniu kleju. Zamocuj kable taśmą izolacyjną samouszczelniającą (3M 2229) – to chroni przed wodą morską (testy IP67). Jak sprawdzić szczelność? Wlej wodę na powierzchnię i monitoruj przez 48 godzin. W r. badania NREL potwierdziły, że takie panele zachowują 95% mocy po 5 latach na zakrzywieniach.
Użyj zacisków aluminiowych (odstęp 30 cm) na krawędziach – nie wierć otworów w panelu. Kalibruj inwerter pod kątem nachylenia: optymalnie 25-35° dla Polski. – Pamiętaj o wentylacji pod panelem (szczelina 2 mm), by uniknąć przegrzania. To prosty sposób na fotowoltaikę na zakrzywionych dachach.
