Panele fotowoltaiczne o mocy 400, 450 lub 500 W różnią się głównie wymiarami, liczbą ogniw i sprawnością. Moduły 400 W najczęściej mają około 172 × 113 cm, jednak mocniejsze mogą osiągać 190 × 113 cm. Ich sprawność wynosi zazwyczaj 20-23%. Przed instalacją należy sprawdzić powierzchnię dachu, nośność konstrukcji, nasłonecznienie oraz dobrać odpowiedni falownik.
Dobór mocy modułów fotowoltaicznych do dachu nie powinien opierać się wyłącznie na zasadzie „im więcej watów, tym lepiej”.
Panel 400, 450 i 500 W może mieć inną powierzchnię, sprawność, napięcie robocze oraz układ ogniw, dlatego sama moc znamionowa nie przesądza o opłacalności instalacji. Znaczenie mają także wymiary połaci, orientacja względem słońca, zacienienie, nośność konstrukcji i miejsce na falownik. Tekst jest przeznaczony dla właścicieli domów jednorodzinnych, garaży i budynków gospodarczych, którzy planują instalację dopasowaną do dostępnego dachu, zużycia energii oraz przyszłego zapotrzebowania.
Powierzchnia dachu a moc pojedynczego modułu
Panele 400 W są zazwyczaj nieco mniejsze i łatwiejsze do rozmieszczenia na dachach z lukarnami, kominami lub skomplikowanym układem połaci. Moduły 450 W często oferują korzystny kompromis między liczbą paneli a zajmowaną powierzchnią.
Wersje 500 W mają najczęściej większy format, dlatego sprawdzają się przede wszystkim na dużych, prostych dachach oraz instalacjach gruntowych.
| Moc modułu | Typowa powierzchnia | Liczba paneli dla 6 kWp | Wyjątkowe zastosowanie |
|---|---|---|---|
| 400 W | ok. 1,7-1,9 m² | 15 | Małe i złożone połacie |
| 450 W | ok. 1,9-2,1 m² | 14 | Uniwersalne instalacje domowe |
| 500 W | ok. 2,1-2,4 m² | 12 | Duże, nieprzysłonięte dachy |
Przy ograniczonej powierzchni dachu większa moc jednostkowa może zmniejszyć liczbę modułów i ograniczyć liczbę połączeń.
Nie zawsze oznacza jednak oszczędność miejsca, ponieważ panel 500 W bywa wyraźnie dłuższy i szerszy niż model 400 W. Trzeba przemyśleć odstępy od krawędzi połaci, kalenicy, koszy dachowych i przeszkód technicznych.
Przy ocenie dopasowania modułów należy sprawdzić:
- rzeczywiste wymiary panelu oraz możliwy układ pionowy lub poziomy;
- moc instalacji wynikającą z rocznego zużycia energii, pompy ciepła, klimatyzacji lub samochodu elektrycznego;
- parametry elektryczne, obciążenie konstrukcji i zgodność z falownikiem.
Kiedy wybrać 400, 450 albo 500 W?
Moduły 400 W są praktyczne, gdy dach wymaga elastycznego projektowania, a instalator musi omijać liczne przeszkody. Większa liczba mniejszych paneli może ułatwić wykorzystanie nieczęstej powierzchni i ograniczyć straty wynikające z zacienienia. Panele 450 W pasują do większości nowych instalacji prosumenckich. Zapewniają wysoką gęstość mocy bez tak dużych gabarytów jak część modułów 500 W. To często rozsądny wybór dla dachu o średniej powierzchni, szczególnie gdy planowana instalacja ma około 5-10 kWp.
Bilans roczny a rzeczywista moc instalacji
Dobór fotowoltaiki należy rozpocząć od rocznego zużycia energii, a nie od samej powierzchni dachu. Najlepiej przeanalizować faktury za pełne 12 miesięcy i przemyśleć planowane odbiorniki, takie jak pompa ciepła, klimatyzacja, podgrzewacz wody czy samochód elektryczny. Dla gospodarstwa zużywającego 4000 kWh rocznie orientacyjna moc instalacji w Polsce wynosi najczęściej 4,5-5 kWp. Wynika to z przyjmowanej produkcji około 950-1100 kWh z 1 kWp rocznie, zależnie od lokalizacji, orientacji i kąta nachylenia dachu.
Nie należy jednak dzielić zużycia wyłącznie przez maksymalny uzysk teoretyczny. Trzeba przemyśleć straty na przewodach, falowniku, zabrudzeniach, temperaturze modułów i ewentualnym zacienieniu. Bezpiecznym założeniem jest przyjęcie 10-15% rezerwy. Instalacja o mocy dobranej wyłącznie do średniego zużycia może być zbyt mała po zwiększeniu poboru energii. Przy rozliczeniu prosumenckim znaczenie ma także profil zużycia: energia wyprodukowana latem nie zawsze w pełni pokrywa pobór zimą.

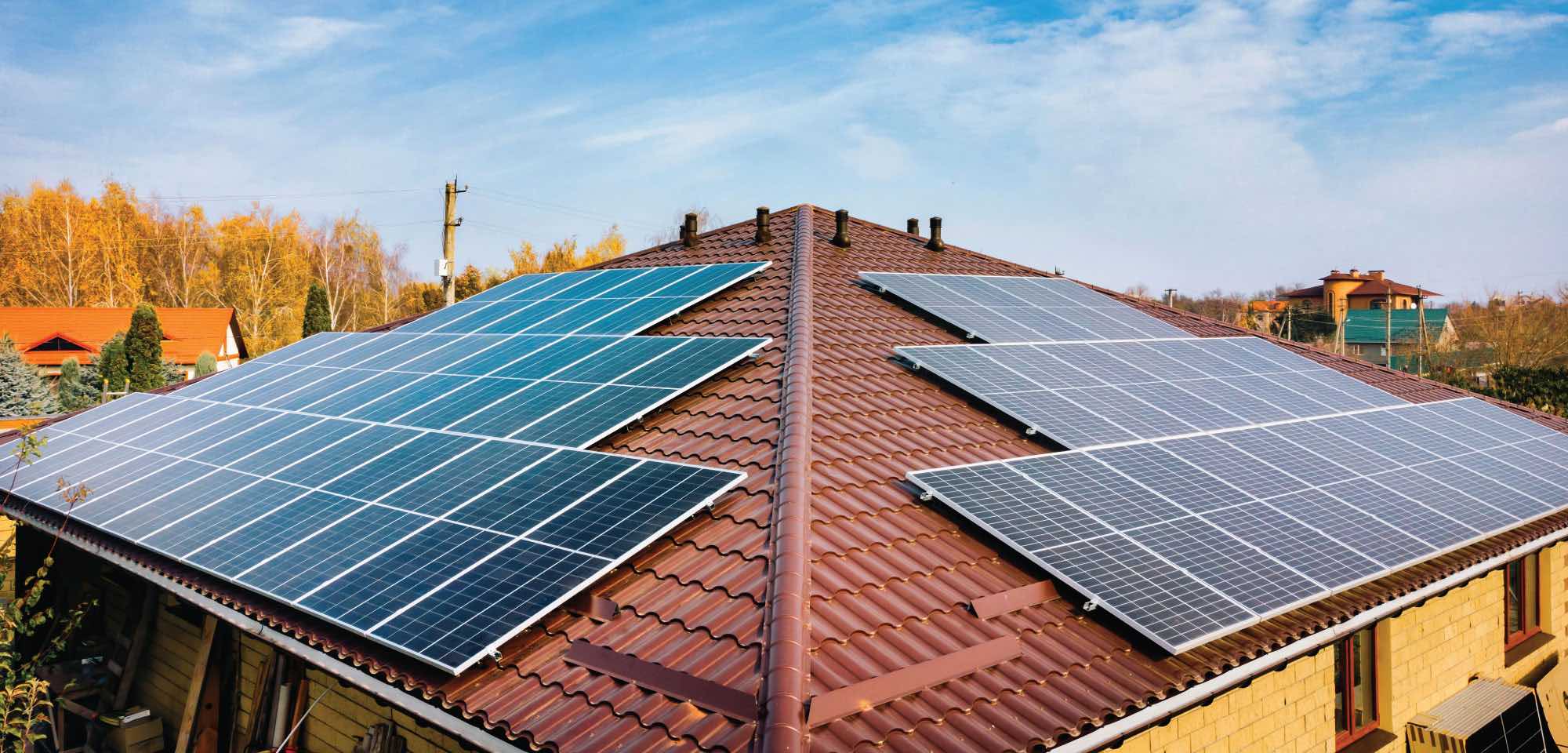

Ile modułów mieści się na dachu?
Co zrobić, gdy powierzchnia dachu ogranicza moc?
Ograniczona powierzchnia nie musi oznaczać proporcjonalnie małej produkcji. Można zastosować moduły o wyższej sprawności, na przykład 450-500 W, choć ich większa moc nie zawsze oznacza mniejsze wymiary. Przed zakupem należy sprawdzić podobnie jak moc jednostkowąi liczbę watów przypadających na metr kwadratowy.
Znaczenie ma także układ połaci.
Dach skierowany na południe zazwyczaj zapewnia najwyższą produkcję roczną, jednak konfiguracja wschód-zachód może lepiej rozłożyć generację na godziny poranne i popołudniowe. Przy częściowym zacienieniu korzystne bywają optymalizatory mocy lub mikrofalowniki, lecz ich zastosowanie powinno wynikać z analizy zacienienia, a nie z samej chęci zwiększenia kosztów instalacji. Jeżeli dach pozwala na montaż tylko 3 kWp, a zapotrzebowanie wynosi 6000 kWh rocznie, większa liczba paneli nie będzie możliwa bez wykorzystania garażu, wiaty albo konstrukcji naziemnej. Alternatywą jest etapowa rozbudowa systemu, pod warunkiem że falownik, zabezpieczenia i konstrukcja zostaną dobrane z odpowiednim zapasem. Przy planowanym magazynie energii należy analizować moc chwilową, pojemność baterii oraz zużycie wieczorne i nocne. Masa modułów, konstrukcji i balastu oraz parametry elektryczne falownika muszą zostać ocenione przed zamówieniem instalacji.

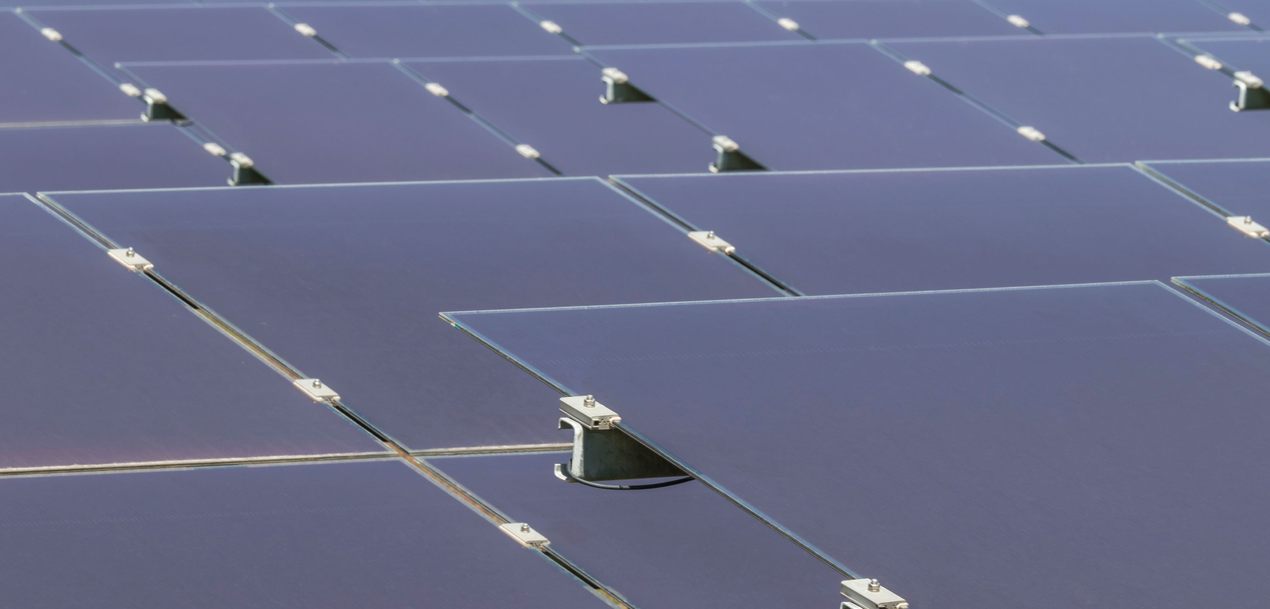

Obciążenie dachu a montaż paneli fotowoltaicznych
Typowy moduł fotowoltaiczny waży około 18-25 kg, a wraz z szynami, uchwytami i okablowaniem instalacja najczęściej obciąża dach także o 12-25 kg/m². Przy systemach balastowych na dachach płaskich wartość ta może być większa. Ciężar nie rozkłada się równomiernie: największe naciski występują w punktach podparcia, dlatego znaczenie ma powierzchnia paneli, lecz także rozmieszczenie uchwytów. Ocena konstrukcji powinna uwzględniać ciężar własny, obciążenie śniegiem, ssanie wiatru, kąt nachylenia modułów oraz stan techniczny więźby lub stropodachu. Szczególnej kontroli wymagają pokrycia z blachy, starsze dachy, konstrukcje skorodowane i dachy z ograniczoną nośnością. Wymagana jest analiza obciążeń punktowych i równomiernych, a nie wyłącznie podanie masy całego zestawu.
Przed montażem należy sprawdzić:
- rodzaj i stan techniczny więźby dachowej;
- nośność krokwi, płatwi, stropu lub poszycia;
- masę modułów, szyn, uchwytów i przewodów;
- dodatkowy ciężar balastu na dachu płaskim;
- strefę śniegową i wiatrową właściwą dla lokalizacji;
- sposób przenoszenia sił przez punkty mocowania;
- szczelność pokrycia po wykonaniu przejść montażowych.
Kompatybilność falownika z modułami fotowoltaicznymi
Falownik musi być dopasowany do mocy generatora, napięcia obwodu otwartego i prądu zwarciowego modułów.
Napięcie łańcucha paneli powinno mieścić się w zakresie pracy MPPT, jednak jego maksymalna wartość nie może przekroczyć dopuszczalnego napięcia DC falownika, także w czasie mrozu. Należy sprawdzić także maksymalny prąd wejściowy każdego trackera.
Dopuszczalne przewymiarowanie mocy paneli względem falownika zależy od konkretnego modelu. Zbyt duże przewymiarowanie powoduje częste ograniczanie mocy, a niewłaściwe dobranie paneli może doprowadzić do przekroczenia parametrów wejściowych. Łączenie modułów o różnych charakterystykach w jednym łańcuchu obniża wydajność i utrudnia prawidłową pracę MPPT. Czy zacienienie wpływa na dobór falownika? Tak, ponieważ osobne trackery MPPT ułatwiają rozdzielenie połaci o różnej orientacji i stopniu zacienienia.
Czy mikrofalowniki zmniejszają obciążenie dachu?
Nie; zmieniają architekturę elektryczną, lecz masa modułów i konstrukcji pozostaje. Czy instalacja wymaga zabezpieczeń? Tak, dobiera się między innymi wyłączniki, ochronę przepięciową i uziemienie. W szeregowym stringu prąd płynący przez każdy moduł jest taki sam, jednak napięcia paneli sumują się. Dlatego przy łączeniu modułów o różnej mocy najważniejsze nie są same wartości watów, lecz parametry elektryczne: prąd w punkcie mocy maksymalnej (Imp), napięcie Vmp oraz napięcie obwodu otwartego Voc.
Panel o niższym Imp ograniczy prąd całego łańcucha, a moc stringu będzie niższa niż suma mocy znamionowych.
Różnice mogą wynikać z innej liczby ogniw, technologii wykonania, stopnia zużycia albo odmiennego współczynnika temperaturowego. Dopuszczalne jest łączenie paneli o podobnym Vmp i Imp, nawet jeśli ich moc nominalna nie jest identyczna. Przykładowo moduł 400 W i 410 W mogą pracować razem, gdy ich napięcia oraz prądy robocze są zbliżone. Połączenie paneli 300 W i 550 W, pochodzących z różnych generacji, najczęściej prowadzi już do znacznych strat niedopasowania.
Łączenie paneli fotowoltaicznych o różnej mocy – dobór parametrów stringu
Przed wykonaniem połączenia należy zsumować Voc wszystkich modułów i porównać wynik z maksymalnym napięciem wejściowym falownika.
Obliczenia wykonuje się dla najniższej przewidywanej temperatury, ponieważ napięcie paneli rośnie w czasie mrozu. Tak samo ważne jest zachowanie napięcia w zakresie pracy układu MPPT. Zbyt niskie napięcie stringu może uniemożliwić prawidłowe śledzenie punktu mocy maksymalnej.
Nie należy mieszać w jednym łańcuchu paneli ustawionych pod różnymi kątami, skierowanych na odmienne azymuty lub częściowo zacienionych, jeśli można rozdzielić je na osobne wejścia MPPT.
Diody bypass chronią moduł przed skutkami zacienienia, lecz nie eliminują strat wynikających z niedopasowania prądowego.
Czy niższy prąd zawsze ogranicza cały string?
Tak, w połączeniu szeregowym wspólny prąd wyznacza moduł o najsłabszej charakterystyce prądowej.
Falownik dobiera punkt pracy dla całego łańcucha, więc mocniejszy panel nie wykorzysta w pełni swoich możliwości. Najbezpieczniejszym rozwiązaniem jest grupowanie modułów o zbliżonych wartościach Imp i Vmp. Jeżeli różnice są duże, lepiej zastosować osobne stringi podłączone do niezależnych trackerów MPPT, mikroinwertery albo optymalizatory mocy. Należy sprawdzić maksymalny prąd wejściowy falownika, przekroje przewodów, złącza MC4 i zabezpieczenia po stronie DC. Paneli o różnej mocy nie powinno się łączyć równolegle bez zgodności napięć roboczych oraz właściwego zabezpieczenia każdego odgałęzienia.
