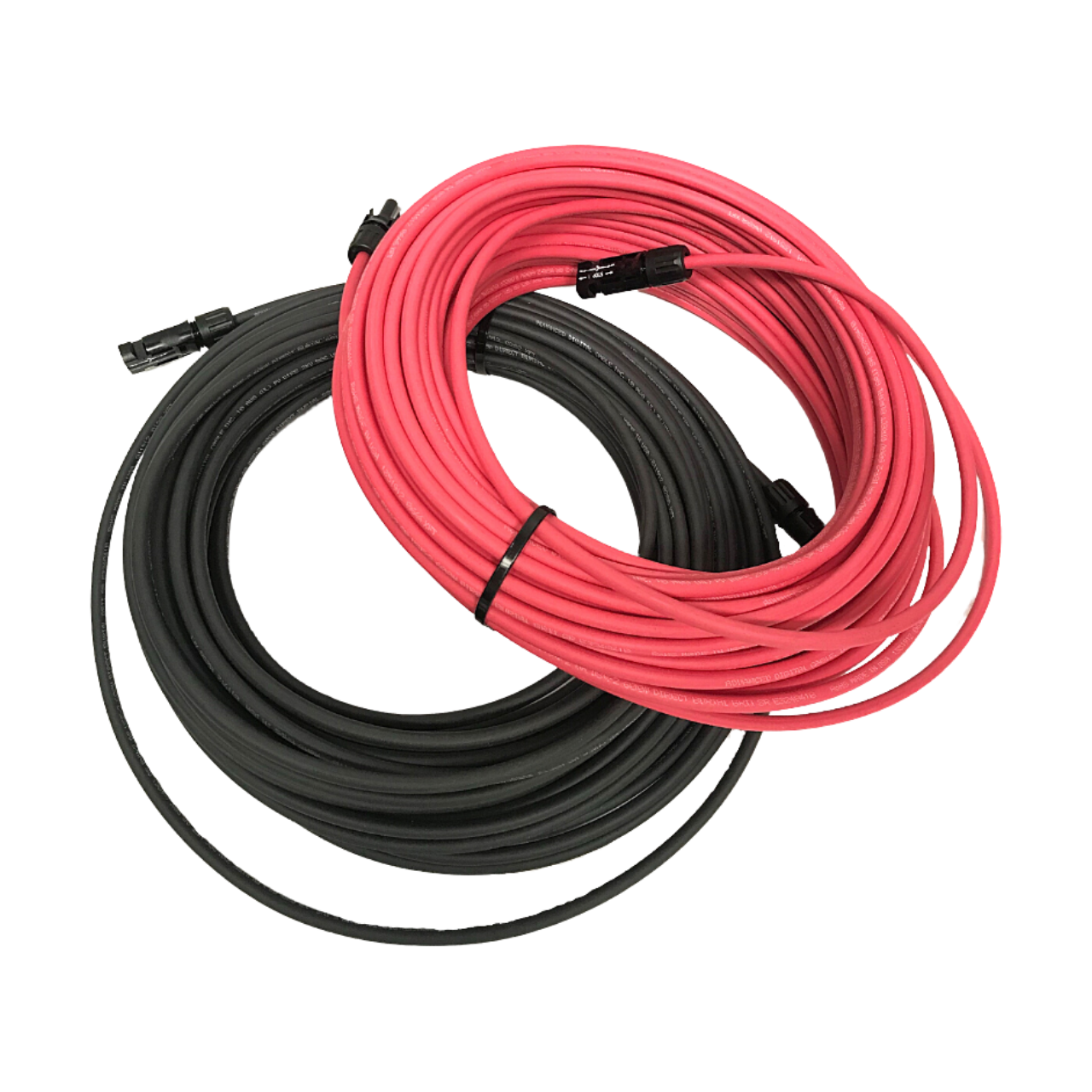

Przewody do fotowoltaiki muszą być odporne na UV, wilgoć i wysokie temperatury – najczęściej stosuje się kable typu PV1-F lub H1Z2Z2-K. Dobierając przewód do obciążenia, należy uwzględnić maksymalny prąd instalacji. Dla prądu do 16A wystarczy przekrój 4mm², powyżej 16A poleca się 6mm². Ważne jest minimalizowanie spadków napięcia oraz stosowanie certyfikowanych przewodów.
Dobór przewodów do instalacji fotowoltaicznej to jeden z tych elementów projektu, który bywa bagatelizowany, a ma ogromny wpływ na bezpieczeństwo całego systemu. Nieodpowiedni przekrój kabla może prowadzić do przegrzewania się przewodów, strat energii na przesyle, a w skrajnych przypadkach – do pożaru. Właśnie dlatego dobór przewodów do fotowoltaiki powinien być przemyślany i oparty na rzeczywistych parametrach instalacji, a nie na zasadzie „coś podobnego zastosowałem w poprzednim projekcie”.
Przekrój, temperatura i napięcie – co naprawdę decyduje o wybraniu kabla?
W instalacjach fotowoltaicznych wyróżnia się parę stref kablowych: stronę DC (między panelami a inwerterem) oraz stronę AC (między inwerterem a licznikiem lub rozdzielnicą). Każda z tych stref rządzi się innymi wymaganiami. Na stronie DC pracują kable w warunkach stałego napięcia, często narażone na promieniowanie UV i wysoką temperaturę (szczególnie pod połacią dachu). Dedykowane kable solarne – oznaczane zazwyczaj symbolem „PV1-F” – są odporne na UV, mają podwójną izolację i są przystosowane do pracy w szerokim zakresie temperatur. Nie należy zastępować ich standardowymi kablami instalacyjnymi, nawet jeśli mają ten sam przekrój. Przekrój kabla DC dobiera się na podstawie maksymalnego prądu zwarcia paneli (Isc), a dla bezpieczeństwa przyjmuje się odpowiedni współczynnik nadmiarowości. Na stronie AC podstawowe są z kolei moc inwertera, długość trasy kablowej i dopuszczalny spadek napięcia (najczęściej przyjmuje się wielkość nieprzekraczającą kilku procent).
Ważne czynniki przy wybieraniu przewodów:
- Maksymalny prąd roboczy i prąd zwarcia po stronie DC
- Długość trasy kablowej i wynikający z niej spadek napięcia
- Warunki układania kabla (w rurze, na powietrzu, w wiązce, pod dachem)
- Zakres temperatur pracy i odporność izolacji na UV
- Wymagania inwertera oraz obowiązujące normy instalacyjne
Jak długość trasy wpływa na dobór przekroju?
Im dłuższa trasa kablowa, tym większy opór przewodu, a co za tym idzie – wyższe straty energii i większy spadek napięcia. „Oszczędność” na grubszym kablu często okazuje się pozorną korzyścią – mniejszy przekrój na długiej trasie generuje straty, które przez lata eksploatacji kosztują więcej niż różnica w cenie kabla. Dlatego przy projektowaniu instalacji można wykonać obliczenia dla konkretnych długości, a nie opierać się wyłącznie na ogólnych tabelach. Dobór przewodów do fotowoltaiki wymaga uwzględnienia dopuszczalnego obciążenia prądowego, rzeczywistych warunków instalacji.
Powinniśmy pamiętać o właściwym zabezpieczeniu tras kablowych. Kable DC powinny być układane w oddzielnych rurach lub korytkach (oddzielnie dla każdego stringa), co ogranicza ryzyko powstania pętli zwarciowych. Wiedziałeś, że nieprawidłowe poprowadzenie kabli po stronie DC może skutkować łukiem elektrycznym nawet przy pozornie sprawnych zabezpieczeniach? To ryzyko jest szczególnie poważne w instalacjach dachowych, gdzie ewentualna usterka bywa trudna do szybkiego wykrycia.
Dobór odpowiednich przewodów to jeden z ważnych elementów każdej instalacji fotowoltaicznej. Nieprawidłowo dobrany kabel może prowadzić do strat energii, przegrzewania się połączeń, a w skrajnych przypadkach – do pożaru. Zanim przystąpisz do zakupu materiałów, można poznać parę podstawowych zasad, które pozwolą ci wybrać właściwe okablowanie do konkretnej instalacji.
Jak dobrać przewody do fotowoltaiki – co mówią normy i producenci?

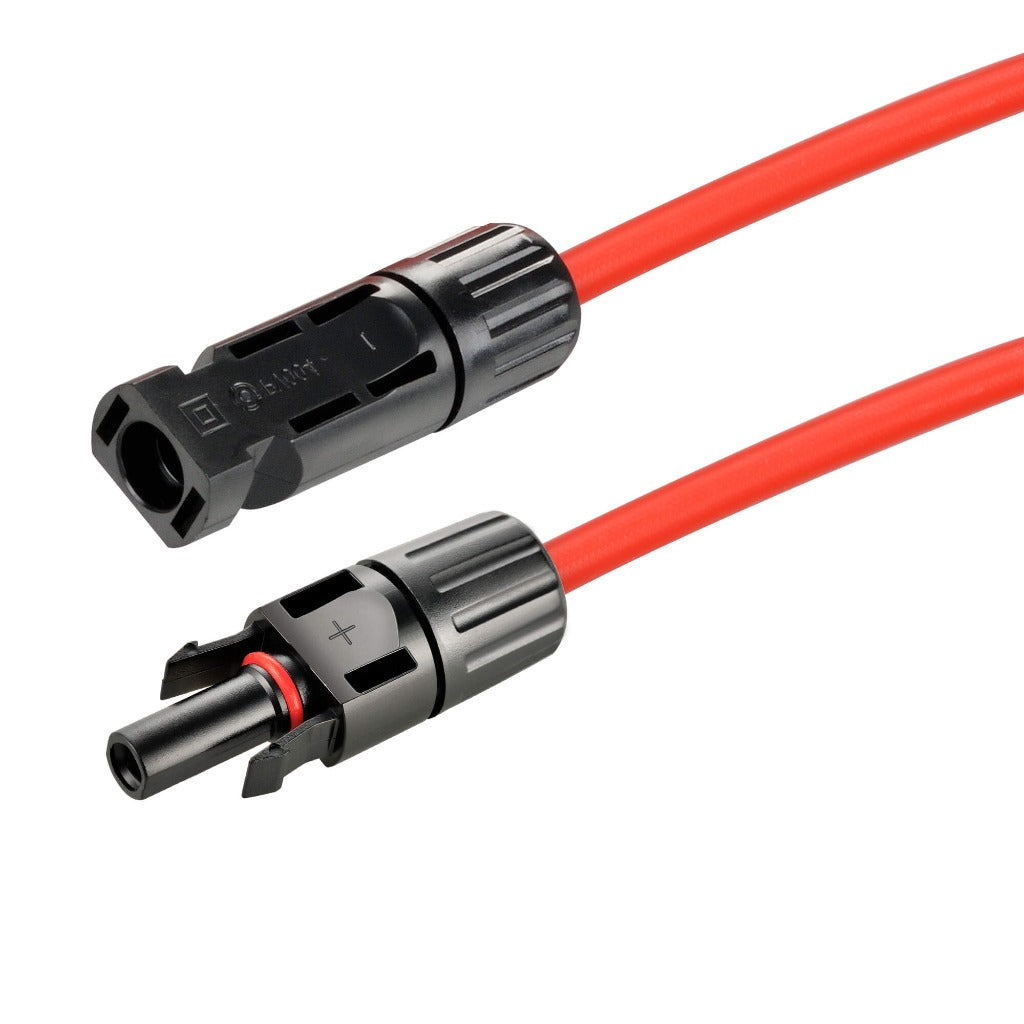

W instalacjach PV stosuje się przewody solarne oznaczone symbolem PV1-F lub H1Z2Z2-K, spełniające normę EN 50618. Różnią się one od standardowych kabli elektrycznych przede wszystkim odpornością na promieniowanie UV, podwyższoną temperaturą pracy (do 90°C na stałe, 120°C chwilowo) oraz dwuwarstwową izolacją chroniącą przed wilgocią i uszkodzeniami mechanicznymi. Standardowy przekrój przewodów stosowanych po stronie DC wynosi 4 mm² lub 6 mm², przy czym dobranie zależy od długości trasy kablowej i natężenia prądu generowanego przez stringi paneli. Przy długich trasach (powyżej 10-15 metrów) możemy sięgnąć po przekrój 6 mm², aby ograniczyć spadek napięcia poniżej zalecanego poziomu 1-3%.
Napięcie robocze i dopuszczalne obciążenie prądowe – liczby, które mają znaczenie
Przewody stosowane po stronie DC muszą być przystosowane do napięcia systemowego instalacji. W typowych systemach z inwerterem stringowym napięcie DC może sięgać nawet 1000 V lub 1500 V w większych instalacjach przemysłowych. Kable solarne PV1-F są zazwyczaj produkowane na napięcie 1,8 kV DC / 0,9 kV AC, co daje odpowiedni margines bezpieczeństwa. Dopuszczalne obciążenie prądowe dla przewodu 4 mm² wynosi zazwyczaj około 41 A przy montażu na powietrzu, jednak dla 6 mm² jest to około 54-57 A. Zawsze należy sprawdzać dane producenta przewodu, ponieważ wartości te mogą się różnić zależnie metody układania kabla (w rurce, na drabince, prosto na powierzchni).
Po stronie AC – między inwerterem a rozdzielnicą – stosuje się standardowe przewody YDY lub YKY, dobierane zgodnie z normą PN-IEC 60364. Tu ważnym parametrem jest moc inwertera i wynikająca z niej wielkość prądu nominalnego. Dla inwertera o mocy 5 kW i napięciu 230 V prąd wynosi około 21,7 A, co przy współczynniku bezpieczeństwa 1,25 daje wymagane 27 A. W takim przypadku wystarczy przekrój 2,5 mm², choć przy długiej trasie dobrze jest sprawdzić 4 mm². Zawsze należy uwzględnić też rodzaj i liczbę faz – instalacje trójfazowe wymagają innych obliczeń niż jednofazowe.
Osobną kwestią jest dobór przekroju przewodu uziemienia i połączeń wyrównawczych. Dla konstrukcji wsporczych paneli stosuje się przewód miedziany o przekroju minimum 6 mm², a w instalacjach o większej mocy – 10 mm². Prawidłowe uziemienie to więcej niż wymóg normatywny, ale realna ochrona przed skutkami wyładowań atmosferycznych i prądów błądzących.
Dobranie dobrego przewodu do instalacji fotowoltaicznej ma bezpośredni wpływ na bezpieczeństwo, trwałość i efektywność całego systemu. Przewody stosowane w instalacjach PV muszą spełniać rygorystyczne normy, ponieważ pracują w trudnych warunkach – narażone są na promieniowanie UV, wilgoć, wysokie temperatury i naprężenia mechaniczne. Różnią się od standardowych kabli elektrycznych składem izolacji, odpornością na czynniki zewnętrzne i dopuszczalnymi parametrami pracy.
Rodzaje przewodów solarnych stosowanych w systemach fotowoltaicznych
Najpopularniejszym typem jest kabel solarny oznaczony symbolem PV1-F lub H1Z2Z2-K, który spełnia wymagania normy EN 50618. Charakteryzuje się podwójną izolacją wykonaną z usieciowanego polietylenu (XLPE), co zapewnia mu odporność na temperatury od -40°C do +90°C. Przekrój poprzeczny takiego kabla wynosi najczęściej 4 mm² lub 6 mm², choć dostępne są także wersje 2,5 mm² do mniejszych instalacji. Kabel PV1-F jest jednożyłowy, elastyczny i przeznaczony wyłącznie do pracy po stronie prądu stałego (DC). Jego żywotność producenci określają zazwyczaj na minimum 25 lat, co koreluje z gwarancją udzielaną przez wytwórców paneli fotowoltaicznych.

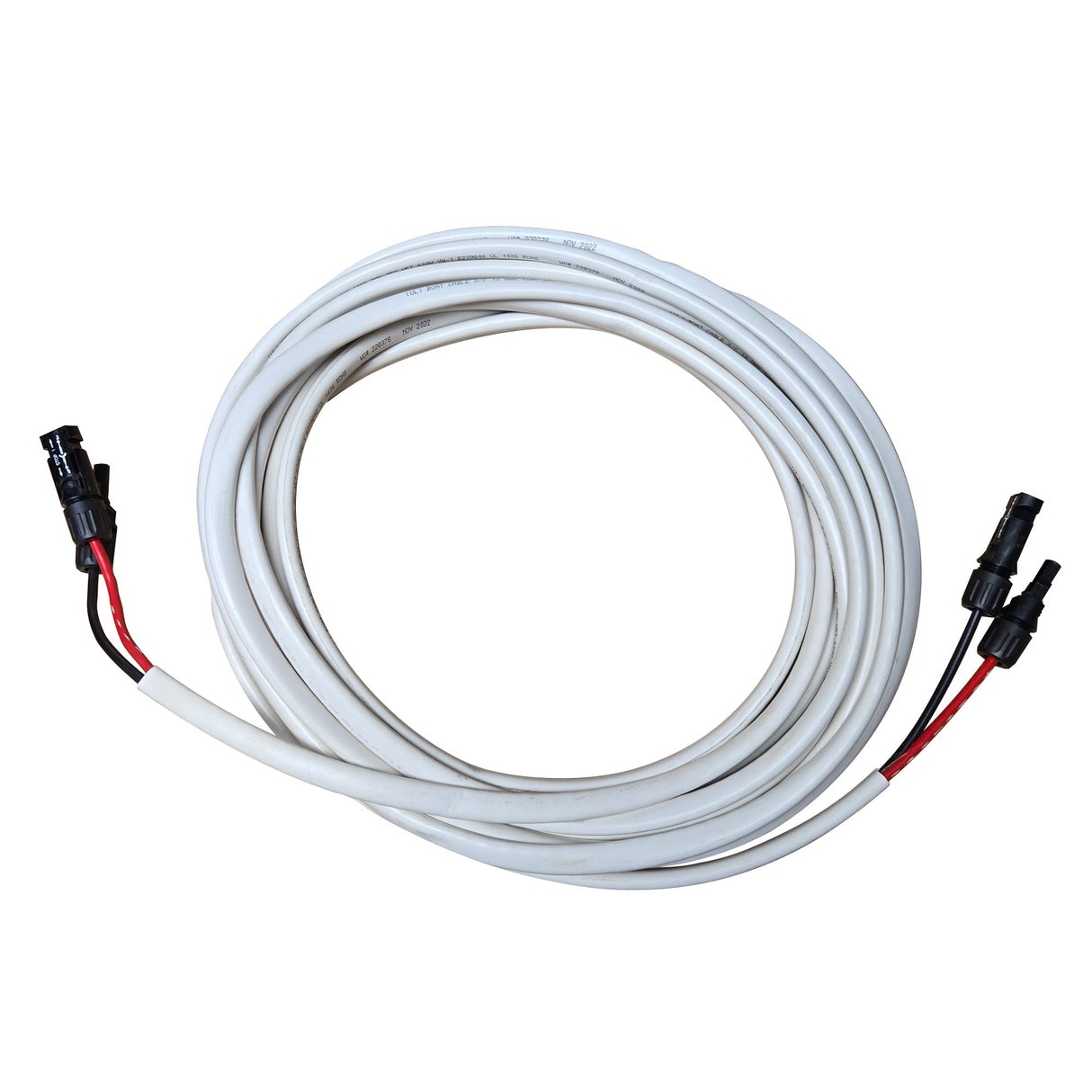

Parametry techniczne kabli DC i AC w instalacji PV
Strona AC instalacji wymaga zupełnie innych przewodów. Stosuje się tutaj standardowe kable miedziane z izolacją polwinitową lub XLPE, odpowiednio dobrane do mocy falownika. Pierwszym parametrem jest napięcie znamionowe – kable PV1-F są produkowane w wersji na 1500 V DC, co odpowiada wymaganiom nowoczesnych instalacji wielkoskalowych.
Parametrów jest parę i każdy z nich wymaga uwagi w czasie projektowania instalacji:
- Przekrój kabla DC – dobierany na podstawie prądu zwarciowego paneli i długości trasy kablowej
- Rezystancja żyły – dla kabla 4 mm² wynosi maksymalnie 4,95 Ω/km zgodnie z normą IEC 60228
- Temperatura pracy – standardowo do +90°C, w wersjach premium nawet do +120°C
- Odporność na promieniowanie UV – wymagane minimum 1000 kWh/m² bez widocznej degradacji izolacji
- Klasa palności – kable solarne powinny spełniać wymagania klasy CPR Eca lub wyżej
Oznaczenia i certyfikaty – co sprawdzić przed zakupem?
Kabel z certyfikatem TÜV i oznakowaniem zgodności z normą EN 50618 to podstawowe minimum dla każdej profesjonalnej instalacji. Podróbki i tańsze zamienniki często nie spełniają deklarowanych parametrów, co prowadzi do przegrzewania się połączeń i pożarów. Można spojrzeć na nadruk na koszulce kabla – powinien zawierać nazwę producenta, przekrój, napięcie znamionowe i numer normy. Rodzaje przewodów solarnych różnią się też budową żyły: kable klasy 5 (wielodrutowe, elastyczne) są łatwiejsze w układaniu niż klasy 2 (jednodrutowe), szczególnie przy gęstym prowadzeniu tras kablowych na konstrukcji dachowej.
| Typ kabla | Napięcie znamionowe | Temperatura pracy | Przekrój [mm²] |
|---|---|---|---|
| PV1-F | 1500 V DC | -40°C / +90°C | 2,5 – 10 |
| H1Z2Z2-K | 1800 V DC | -40°C / +120°C | 4 – 16 |
| YKY (AC) | 600/1000 V AC | -30°C / +70°C | 1,5 – 240 |
Dobór przekroju przewodu elektrycznego to jedna z ważnych decyzji przy każdej instalacji – błąd może skutkować przegrzaniem kabla, uszkodzeniem urządzeń lub pożarem. Zasada jest prosta: im większy pobór prądu, tym grubszy przewód. Jednak sama wielkość prądu to nie wszystko – liczy się też długość trasy, materiał żyły i warunki ułożenia kabla.
Jak dobrać przekrój przewodu do obciążenia – podstawowe zasady
Każdy przewód ma określoną maksymalną obciążalność prądową, wyrażoną w amperach. Dla instalacji domowych z miedzianymi żyłami przyjmuje się orientacyjnie: przewód 1,5 mm² wytrzymuje do 16 A (obwody oświetleniowe), 2,5 mm² do 20-25 A (gniazda ogólne), 4 mm² do 32 A (np. kuchenka elektryczna), 6 mm² do 40 A (podgrzewacz wody, klimatyzacja), a 10 mm² nawet do 60 A (główne linie zasilające). To wartości dla kabli układanych w ścianie – przy układaniu na powietrzu lub w rurach wartości mogą się różnić. Aluminium przenosi prąd gorzej, dlatego jego przekrój dobiera się o 1-2 klasy wyżej niż dla miedzi.
Wzór na obliczenie natężenia prądu przy urządzeniu jednofazowym to I = P / U, gdzie P to moc w watach, a U to napięcie (230 V). Jeśli planujesz podłączyć piekarnik o mocy 3450 W, obliczasz: 3450 / 230 = 15 A. To wskazuje na minimalny przekrój 2,5 mm², ale z uwagi na bezpieczeństwo i możliwość rozbudowy instalacji, poleca się zastosować 4 mm². Dla urządzeń trójfazowych stosuje się wzór I = P / (U × √3 × cos φ), gdzie napięcie wynosi 400 V, a cos φ zazwyczaj 0,8-0,9.
Spadek napięcia – kiedy sam prąd to za mało
Przy długich trasach kablowych pojawia się kolejny czynnik: spadek napięcia. Normy dopuszczają maksymalnie 3% spadku napięcia dla instalacji końcowych (ok. 6,9 V przy 230 V). Trasa o długości 30 metrów, obciążona prądem 16 A i przewodem 2,5 mm² z miedzi, generuje spadek napięcia wynoszący około 3,3 V – mieści się w normie. Przy 20 A na tym samym przewodzie i trasie spadek rośnie do ponad 4 V, co wymusza dobranie grubszego kabla. Wzór na spadek napięcia to: ΔU = 2 × L × I × ρ / S, gdzie L to długość trasy w metrach, ρ to oporność właściwa miedzi (0,0175 Ω·mm²/m), a S to przekrój w mm². Przekrój przewodu należy więc weryfikować dwutorowo – podobnie jak pod kątem obciążalności prądowej, jak i dopuszczalnego spadku napięcia.
Przy doborze kabla do konkretnego odbiornika można też uwzględnić współczynnik jednoczesności, jeśli projektuje się cały obwód z wieloma gniazdami. Nie wszystkie urządzenia pracują równocześnie na pełnej mocy, umożliwia to nieco zmniejszyć wymagany przekrój. Mimo to doświadczeni elektrycy zalecają zostawiać margines bezpieczeństwa – szczególnie w obwodach kuchennych i warsztatowych, gdzie obciążenie może być nieprzewidywalne.
