Przewody solarne dobiera się według prądu, napięcia i długości instalacji. Standardowe przekroje to 4 mm² dla tras do 15 m i prądu do 15 A oraz 6 mm² dla dłuższych dystansów do 30 m. Powyżej zalecane 10 mm², by straty napięcia nie przekraczały 3%. Stosować typu PV1-F, odporne na UV, ozon i temperaturę -40/+90°C.
Przekrój przewodów solarnych decyduje o bezpieczeństwie i efektywności instalacji fotowoltaicznej. Wybranie dobrego kabla zapobiega przegrzaniu, spadkom napięcia i awariom (np. w warunkach ekstremalnych temperatur). Standard PN-EN 50618 określa kable solarne jako odporne na UV i halogen-free. Dla typowego stringu 10 modułów o mocy 400 W każdy, prąd znamionowy wynosi ok. 11 A (STC). Jak dobrać przekrój przewodów solarnych, by straty mocy nie przekroczyły 1-3%? Zły dobór, jak 2,5 mm² zamiast 6 mm², może zwiększyć straty nawet o 5% na 50-metrowym odcinku.
Jak obliczyć minimalny przekrój kabla solarnego dla Twojej instalacji PV?
Dobór przekroju przewodów solarnych opiera się na formule: S = (2 L I ρ) / (ΔU 100), gdzie L to długość kabla (m), I prąd (A), ρ oporność miedzi (0,017 Ω*mm²/m), ΔU dopuszczalny spadek napięcia (%). Dla instalacji o mocy 5 kWp z prądem 13 A i kablem 30 m, minimalny przekrój to 4 mm².
Kable typu H1Z2Z2-K (XLPE izolacja) wytrzymują do 120°C i są zalecane przez IEC 62930.
Podstawowe czynniki doboru:
- Prąd maksymalny paneli (z mnożnikiem 1,25 dla bezpieczeństwa).
- Długość przewodu od inwertera do modułów PV.
- Temperatura otoczenia (redukcja prądu o 0,5% na °C powyżej 25°C).
- Spadek napięcia poniżej 3% (norma dla PV).
- Odporność mechaniczna i UV (klasa 7CD dla solarów).
- Koszt: 6 mm² jest o 30% droższy od 4 mm², ale trwalszy.
Spadek napięcia: ważny parametr w doborze kabli do fotowoltaiki.
Poniższa tabela porównuje powszechne przekroje dla stringów 400 V DC:
| Przekrój [mm²] | Prąd max [A] (90°C) | Max długość [m] dla 1% spadku (12 A) | Zastosowanie |
|---|---|---|---|
| 4 | 39 | 45 | Krótkie stringi |
| 6 | 50 | 70 | Standardowe instalacje |
| 10 | 70 | 120 | Długie ciągi dachowe |
| 16 | 94 | 190 | Duże farmy PV |
| 25 | 115 | 300 | Farmy gruntowe |
Instalatorzy często pomijają termiczne rozszerzalność kabli (do 0,4 mm/m). „W r. normy UE zaostrzyły wymagania dla kabli PV” – podaje raport IRENA. Użyj kalkulatorów online, jak ten od Phoenix Contact, ale weryfikuj danymi producenta (np. Helukabel). Przekroczenie nośności prowadzi do pożaru – różne dane TUV pokazują 2% awarii z tego powodu. Wiedziałeś, że miedź vs aluminium zmienia obliczenia o 60% (aluminium ρ=0,028)? Zawsze preferuj jednordzeniowe kable solarne dla minimalizacji indukcji.
Dobór przekroju przewodów do instalacji fotowoltaicznej decyduje o bezpieczeństwie, efektywności i trwałości całego systemu. Niewłaściwy dobór kabli prowadzi do nadmiernego spadku napięcia, przegrzewania się izolacji czy nawet awarii inwertera. W pierwszej kolejności analizujemy parametry paneli, takie jak prąd zwarciowy Isc i napięcie obwodu otwartego Voc.
Czynniki wpływające na dobór kabli DC

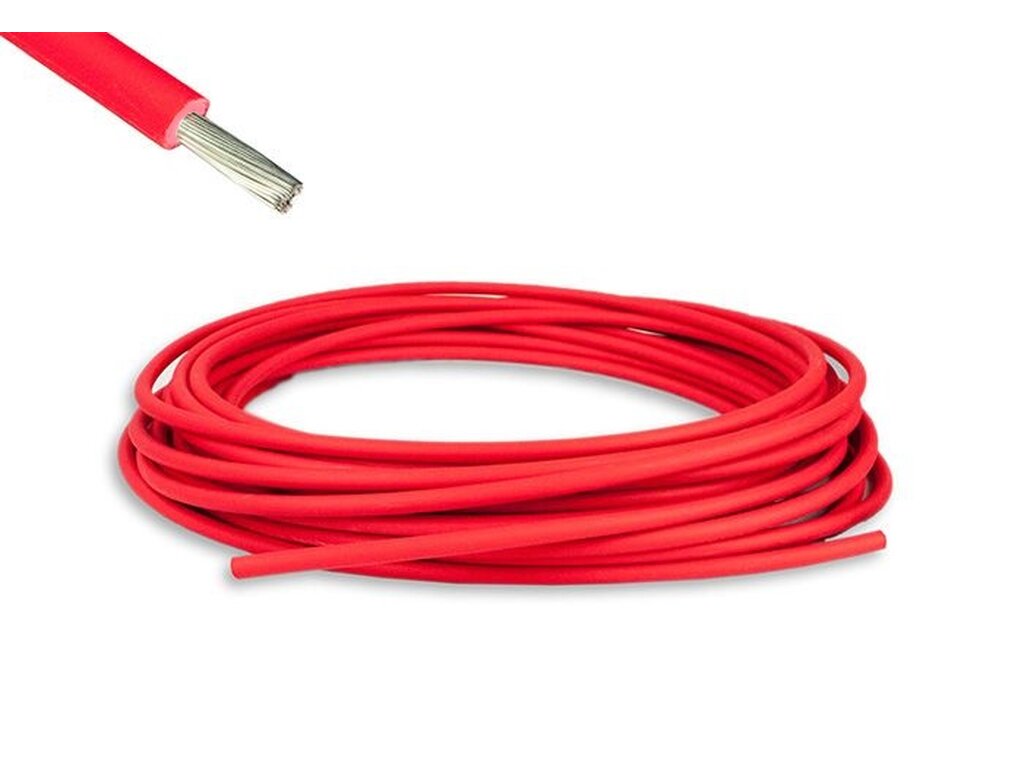

W instalacjach fotowoltaicznych przewody DC łączą moduły z inwerterem, gdzie ważny jest spadek napięcia poniżej 3%. Oblicza się go wzorem: ΔU = (2 × ρ × L × I) / S, gdzie ρ to oporność właściwa miedzi (0,0175 Ω·mm²/m), L – długość kabla w metrach, I – prąd obciążenia, S – przekrój w mm². Dla stringu o mocy 4 kWp, prądzie 10 A i długości 25 m minimalny przekrój wynosi 6 mm² dla miedzi. Zawsze stosuj kable solarne typu H1Z2Z2-K z podwójną izolacją odporną na UV i temperaturę do 120°C.
Obciążalność prądowa i normy PN-EN
Jak obliczyć przekrój przewodu fotowoltaicznego?
Dobór przekroju kabli w instalacji PV musi uwzględniać obciążalność prądową zgodną z PN-HD 60364-5-52. Dla przewodów AC po inwerterze, np. przy mocy 5 kW i cosφ=0,95, prąd wynosi ok. 8 A – wystarczy 2,5 mm², ale przy dłuższych odcinkach (powyżej 30 m) wybierz 4 mm². Wystrzegaj się aluminium w DC ze względu na wyższą oporność; miedź jest standardem. Przykładowo, w mikroinstalacji 3 kW na dachu o nachyleniu 35° i ekspozycji południowej, całkowita długość DC 15 m wymaga 4 mm², co zmniejsza straty na poziomie 1,5%.
Temperatura otoczenia wpływa na korekcję: przy 40°C derating wynosi 0,82 dla XLPE. Zawsze dodaj 25% zapasu na przyszłe rozszerzenia systemu. W praktyce inżynierowie używają kalkulatorów online, ale weryfikują ręcznie dla precyzji.
Straty mocy wywołane zbyt małym przekrojem kabla solarnego to powszechny problem w instalacjach fotowoltaicznych, który obniża efektywność całego systemu nawet o 3-5% rocznie. Kupując niewłaściwy przewódinwestorzy tracą energię na niepotrzebne nagrzewanie się kabli.
Mechanizm strat napięcia w kablach PV
Zbyt cienki kabel zwiększa opór elektryczny, co prowadzi do spadku napięcia na końcach przewodu. Dla prądu 10 A i kabla o długości 20 m, przekrój 4 mm² generuje stratę napięcia rzędu 1,2 V, w czasie gdy 6 mm² ogranicza ją do 0,8 V – dane z normy PN-EN 50583:2010. Wpływ przekroju kabla na wydajność paneli PV jest krytyczny przy dłuższych przebiegach, gdzie rezystancja R = ρ L / A (ρ – oporność właściwa miedzi 0,017 Ω·mm²/m) potęguje straty mocy według wzoru P = I²R. W praktyce, jak obliczyć straty mocy w kablach solarnych, wystarczy użyć kalkulatorów online jak PVSOL, pilnujących temperaturę i cosφ.
Symptomy i czynniki ryzyka
Instalacje z kablami poniżej 6 mm² na odcinkach powyżej 15 m wykazują przegrzewanie się przewodów o 20-30°C ponad normę.
Podstawowe objawy niewłaściwego przekroju:
- Nadmierne nagrzewanie kabli widoczne gołym okiem.
- Spadek mocy inwertera o 2-4% w szczycie.
- Alarmy termiczne w falownikach typu Huawei SUN2000.
- Niższa produkcja energii w miesiącach letnich.
- Szybsza degradacja izolacji XLPE.
| Przekrój (mm²) | Długość kabla (m) | Prąd (A) | Strata mocy (%) |
|---|---|---|---|
| 4 | 10 | 10 | 1,2 |
| 4 | 20 | 10 | 2,5 |
| 6 | 10 | 10 | 0,8 |
| 6 | 20 | 10 | 1,6 |
| 10 | 30 | 15 | 1,1 |
Wybranie kabla solarnego typu H1Z2Z2-K musi uwzględniać nie wyłącznie normy IEC 62930, ale i realne obciążenia dynamiczne.
Obliczanie spadku napięcia w długich trasach kablowych PV wymaga precyzyjnych obliczeń, aby uniknąć strat mocy w instalacjach fotowoltaicznych. W dużych systemach solarnych, gdzie kable rozciągają się na setki metrów, nawet niewielki upadek napięcia może obniżyć wydajność o parę procent. Na przykład, przy odległości 200 m i prądzie 15 A, spadek przekraczający 3% staje się problematyczny. Inżynierowie stosują wzór ΔU = (2 × L × I × ρ) / S, gdzie L to długość kabla, I – natężenie prądu, ρ – oporność właściwa (dla miedzi 0,0175 Ω·mm²/m), a S – przekrój poprzeczny. To podstawowe narzędzie pozwala optymalizować trasę.
Jak obliczyć spadek napięcia w kablach PV na dużych odległościach?
W praktyce, dla tras kablowych PV powyżej 100 m, dobór dobrego przekroju jest ważny – np. 6 mm² zamiast 4 mm² redukuje straty o 40%. Straty napięciowe zależą też od temperatury: w upale 40°C rezystancja rośnie o 15-20%. Użyj kalkulatorów online lub arkuszy Excel z danymi z normy PN-IEC 60364-5-52. Pamiętaj o uwzględnieniu prądu DC (typowy dla PV) i asymetrii w falownikach.
Wartość spadku napięcia nie powinna przekraczać 1-3% na odcinku DC i 2-5% na AC (wg zaleceń DNV GL z 2022 r.).
Dobór kabli o niskiej rezystancji – np. z aluminium (ρ=0,028 Ω·mm²/m) – pozwala zaoszczędzić koszty, ale zwiększa przekrój: dla 150 m i 20 A potrzeba aż 10 mm². Testy terenowe pokazują, że w instalacjach dachowych o długości 50-80 m, obliczanie spadku napięcia zapobiega spadkom poniżej 80 V na wejściu inwertera. Zawsze weryfikuj z impedancją pętli zwarciową: Z = R + jX, gdzie X to reaktancja.
W instalacjach fotowoltaicznych długodystansowych (powyżej 300 m), hybrydowe rozwiązania jak podwyższenie napięcia MPPT do 1000 V minimalizują problemy – to standard od 2018 r. w Europie.
