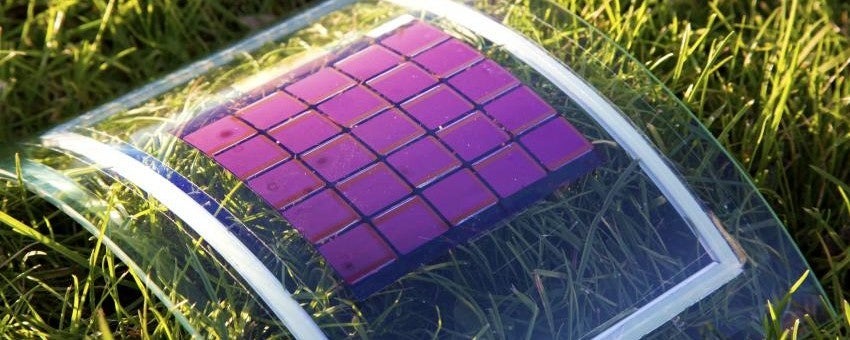

Fotowoltaika organiczna wykorzystuje ogniwa OPV, w których światło słoneczne pada na cienką warstwę organicznych półprzewodników, najczęściej związków węglowych. Pochłonięta energia wzbudza elektrony, tworząc pary elektron-dziura. Następnie elektrony i dziury przemieszczają się do odpowiednich elektrod, generując prąd elektryczny. Ogniwa OPV są lekkie, elastyczne i mogą być częściowo przezroczyste, lecz obecnie wyróżniają się mniejszą trwałością i wydajnością niż tradycyjne moduły krzemowe.

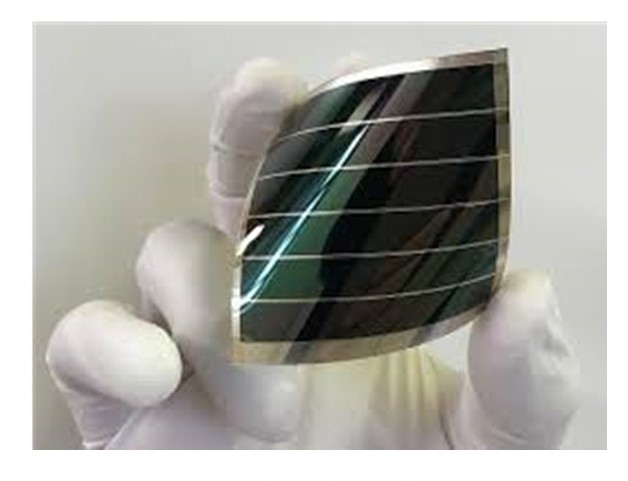

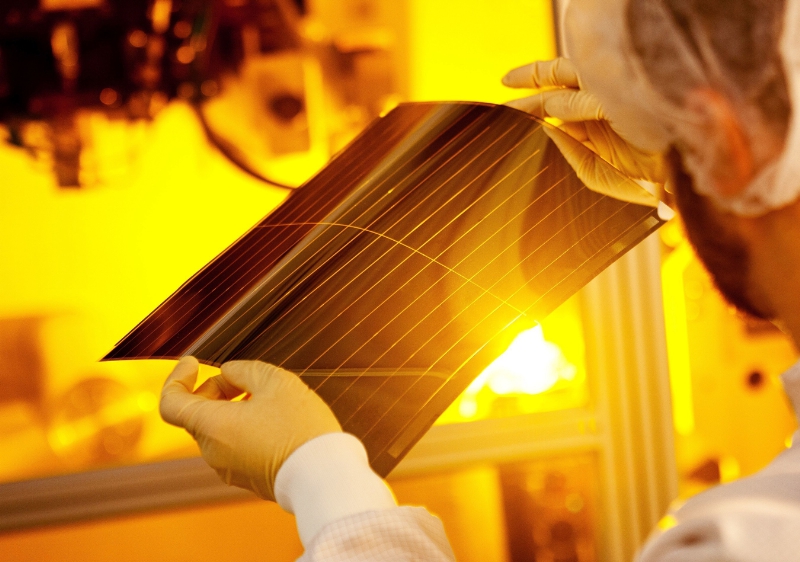

Ogniwa OPV interesują projektantów lekkich instalacji, elektroniki ubieralnej, przeszkleń oraz powierzchni o nietypowych kształtach. W odróżnieniu od sztywnych modułów krzemowych mogą być nanoszone na elastyczne podłoża, także metodami drukowanymi. Ich działanie opiera się jednak na innych zjawiskach fizycznych, a trwałość zależy od konstrukcji warstw, jakości hermetyzacji i warunków pracy. Ten tekst jest skierowany do osób, które chcą zrozumieć budowę, generowanie prądu oraz mechanizmy starzenia organicznych ogniw słonecznych.
Fotowoltaika organiczna: jak ogniwo OPV zamienia światło w prąd?
W typowym ogniwie OPV aktywna warstwa składa się z materiału pełniącego funkcję donora elektronów oraz akceptora.
Znaczenie ma także morfologia materiału, czyli sposób rozmieszczenia jego składników w skali mikroskopowej. Zbyt duże domeny utrudniają rozdzielanie ekscytonów, a zbyt chaotyczna struktura może spowalniać transport elektronów i dziur.
| Cecha | Ogniwa OPV | Ogniwa krzemowe |
|---|---|---|
| Materiał aktywny | Półprzewodniki organiczne | Krzem |
| Podłoże | Sztywne lub elastyczne | Zwykle sztywne |
| Proces wytwarzania | Możliwe nanoszenie i drukowanie warstw | Procesy właściwe dla wafli i ogniw krzemowych |
| Przepuszczalność i kolor | Możliwe dostosowanie do zastosowania | Ograniczone przez konstrukcję modułu |
Starzenie ogniw OPV pod wpływem światła, tlenu i temperatury
Degradacja organicznego ogniwa nie ma jednego źródła.
Woda i tlen mogą przenikać przez krawędzie lub niedoskonałości bariery ochronnej, powodując utlenianie elektrod i zmianę właściwości warstwy aktywnej. Promieniowanie ultrafioletowe może rozrywać wiązania w materiałach organicznych, jednak podwyższona temperatura przyspiesza dyfuzję oraz niepożądane reakcje chemiczne.
Na tempo starzenia OPV wpływają przede wszystkim:
- jakość uszczelnienia krawędzi modułu,
- przepuszczalność folii barierowej dla tlenu i pary wodnej,
- stabilność chemiczna elektrod,
- odporność warstwy aktywnej na promieniowanie UV,
- temperatura w czasie pracy i przechowywania,
- naprężenia mechaniczne w czasie zginania,
- równomierność naniesienia poszczególnych warstw.
Uszkodzenie może mieć charakter lokalny: pojedyncza wada bariery inicjuje korozję elektrody, a obszar niesprawny stopniowo się powiększa. W elastycznych modułach dodatkowym problemem są mikropęknięcia i delaminacja, czyli odspajanie warstw. Dlatego ocena trwałości OPV wymaga badania spadku mocy, lecz także zmian optycznych, elektrycznych i mechanicznych.
Budowa organicznego ogniwa fotowoltaicznego OPV i funkcje jego warstw
Organiczne ogniwo fotowoltaiczne OPV jest układem cienkich warstw, w którym półprzewodnikiem pozostaje materiał na bazie związków organicznych. Konstrukcja może być nanoszona na szkło, folię polimerową albo inną lekką powierzchnię. Podłoże zapewnia stabilność mechaniczną, jednak znajdująca się nad nim elektroda przezroczysta przepuszcza światło do wnętrza ogniwa i odbiera wygenerowane ładunki. Na elektrodzie układa się warstwę transportującą dziury, następnie warstwę aktywną oraz warstwę transportującą elektrony. Całość zamyka elektroda tylna, często wykonana z metalu. Zależy to od kolejności tych elementów mówi się o architekturze konwencjonalnej albo odwróconej. Poszczególne warstwy mają niewielką grubość, lecz ich czystość, ciągłość i dopasowanie energetyczne wpływają na pracę całego modułu.
Najważniejszym obszarem konstrukcji OPV jest warstwa aktywna, ponieważ właśnie w niej światło zostaje przekształcone w rozdzielone ładunki elektryczne. Nad ogniwem umieszcza się także barierę ochronną ograniczającą dostęp tlenu i wilgoci.
Te czynniki mogą przyspieszać degradację materiałów organicznych, elektrod oraz połączeń międzywarstwowych.
Jak warstwa aktywna organicznego ogniwa OPV zamienia światło na prąd?
Warstwa aktywna zawiera materiał absorbujący światło oraz składniki ułatwiające transport elektronów i dziur. Pochłonięty foton wzbudza elektron, ale początkowo elektron i powstała po nim dziura pozostają związane jako ekscyton. Muszą dotrzeć do granicy dwóch materiałów o odmiennych właściwościach elektronowych. Tam następuje rozdzielenie ładunków, a następnie ich przemieszczanie w kierunku odpowiednich elektrod
Trwałość ogniw OPV zależy od odporności warstw organicznych, elektrod, podłoża oraz bariery chroniącej urządzenie przed środowiskiem.
Trwałość ogniw OPV a mechanizmy degradacji materiału
Fotowoltaika organiczna wykorzystuje półprzewodniki węglowe, które mogą być nanoszone na elastyczne folie i lekkie podłoża. Ich zaletą jest możliwość przygotowania cienkich modułów o małej masie, jednak struktura takich urządzeń pozostaje wrażliwa na wilgoć, tlen, promieniowanie ultrafioletowe oraz podwyższoną temperaturę. Woda i tlen mogą przenikać przez krawędzie modułu albo mikrouszkodzenia warstwy hermetyzującej. Następstwem jest utlenianie materiału aktywnego, korozja elektrod i pogorszenie transportu ładunków. Promieniowanie UV przyspiesza rozpad niektórych związków organicznych, a cykle nagrzewania i chłodzenia wywołują naprężenia między warstwami. Najważniejszym zabezpieczeniem ogniwa OPV jest szczelna enkapsulacja ograniczająca dostęp wilgoci i tlenu. Jej skuteczność zależy od rodzaju folii barierowej, kleju, konstrukcji krawędzi oraz jakości procesu laminowania. Nawet niewielka nieszczelność może stopniowo powiększać obszar uszkodzenia.
Na spadek wydajności wpływa także niestabilność morfologii warstwy aktywnej. Pod wpływem ciepła jej składniki mogą przemieszczać się lub tworzyć niekorzystne skupiska, co utrudnia rozdzielanie ekscytonów i odbiór prądu.
Czynniki ograniczające trwałość ogniw OPV:
- przenikanie wilgoci i tlenu przez barierę lub krawędzie modułu,
- fotodegradacja wywołana promieniowaniem ultrafioletowym,
- korozja elektrod i pogorszenie kontaktów elektrycznych,
- zmiany morfologii warstwy aktywnej pod wpływem ciepła,
- naprężenia mechaniczne w czasie zginania i zmian temperatury.
| Cecha | Ogniwa OPV | Ogniwa krzemowe |
|---|---|---|
| Masa i elastyczność | Bardzo mała masa, możliwa elastyczność | Większa sztywność modułu |
| Wrażliwość środowiskowa | Duża zależność od hermetyzacji | Zwykle mniejsza wrażliwość konstrukcji |
| Stabilność długoterminowa | Silnie zależna od materiałów i bariery | Dobrze ugruntowana w zastosowaniach zewnętrznych |
| Zastosowania | Powierzchnie lekkie, giętkie i półprzezroczyste | Instalacje dachowe i naziemne |
Ograniczenia te sprawiają, że OPV szczególnie dobrze pasuje do celów, w których liczy się elastyczność, niska masa, półprzezroczystość albo praca przy świetle rozproszonym.
W instalacjach narażonych na intensywne słońce, wilgoć i duże wahania temperatury trwałość modułu wymaga starannego projektu bariery, testów starzeniowych oraz kontroli jakości połączeń. Ogniwa OPV wykorzystują aktywne warstwy organiczne, które są podatne na reakcje zachodzące pod wpływem światła, tlenu i wody. Ich trwałość zależy od rodzaju półprzewodnika, lecz także od jakości elektrod, warstw transportujących ładunki oraz szczelności całej konstrukcji. Nawet niewielka ilość gazów przenikających przez obudowę może z czasem zmienić właściwości elektryczne urządzenia.
Jak tlen i wilgoć skracają trwałość ogniw OPV?
Tlen w obecności promieniowania świetlnego może inicjować fotoutlenianie materiału aktywnego.
W jego wyniku powstają produkty chemiczne, które utrudniają absorpcję światła i transport ładunków. Z czasem rośnie opór wewnętrzny ogniwa, spada napięcie oraz prąd generowany w czasie oświetlenia. Proces często zaczyna się lokalnie, na przykład w miejscach mikropęknięć, niedoskonałości powłoki albo przy krawędziach modułu, a następnie rozszerza się na większy obszar. Wilgoć może przenikać przez warstwy ochronne lub uszczelnienia. W kontakcie z elektrodami sprzyja korozji, zmianom objętości materiałów i rozwarstwianiu interfejsów. Szczególnie narażone są metaliczne kontakty oraz warstwy przewodzące, których ciągłość ma bezpośredni wpływ na odbiór ładunków. Woda może także przyspieszać reakcje chemiczne zachodzące w półprzewodniku organicznym i powodować powstawanie nieaktywnych obszarów.
Wpływ tlenu i wilgoci na trwałość ogniw OPV jest więc równocześnie chemiczny, elektryczny i mechaniczny. Podwyższona temperatura przyspiesza dyfuzję cząsteczek oraz reakcje degradacyjne, dlatego warunki eksploatacji mają znaczenie tak samo duże jak sama receptura ogniwa.
🛡️ Jak ogranicza się kontakt OPV z powietrzem i wodą?
Podstawową ochronę zapewnia hermetyzacja: bariery o małej przepuszczalności dla tlenu i pary wodnej, szczelne uszczelnienia krawędzi oraz odpowiednio zabezpieczone kontakty elektryczne. Produkcję i testowanie ogniw często prowadzi się w atmosferze obojętnej, aby ograniczyć początkową ekspozycję na tlen i wilgoć. Skuteczność ochrony zależy od całego układu, ponieważ nawet bardzo dobra warstwa barierowa nie zrekompensuje nieszczelnych krawędzi lub mikrouszkodzeń.
