Regulator MPPT a klasyczny PWM – dlaczego śledzenie punktu maksymalnej mocy wyciąga z paneli słonecznych nawet 30% więcej energii?

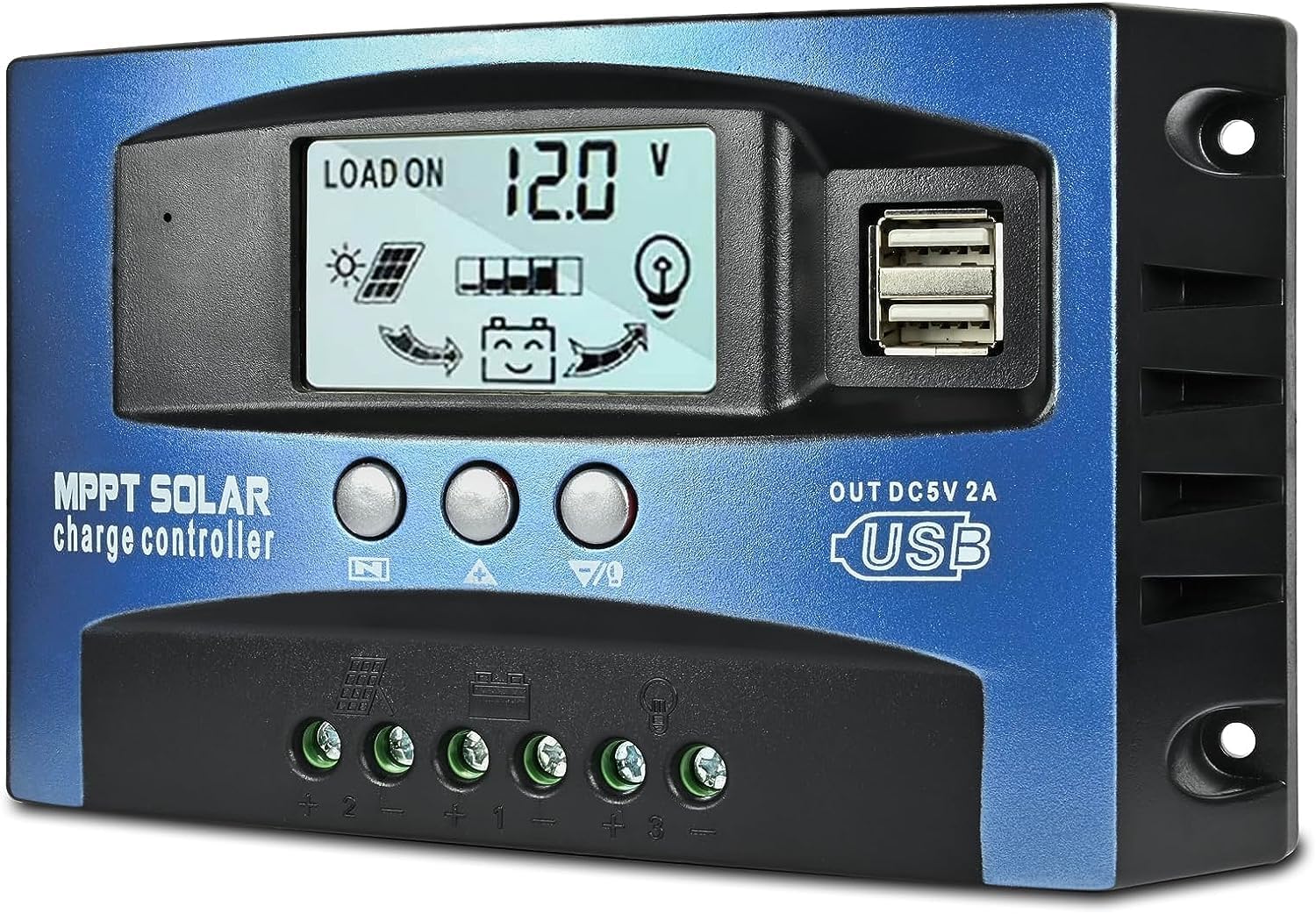

Regulator ładowania MPPT to podstawowe urządzenie w systemach fotowoltaicznych, które śledzi punkt maksymalnej mocy (MPP) paneli słonecznych, zwiększając wydajność ładowania akumulatorów o 20-30% w porównaniu do PWM. Chroni przed przeładowaniem, głębokim rozładowaniem i odwrotną polaryzacją. Obsługuje napięcia wejściowe do 150V, prądy 10-100A, akumulatory 12/24/48V. Wyposażony w wyświetlacz LCD i Bluetooth do monitoringu.

Regulator MPPT mocno przewyższa klasyczny regulator PWM pod względem efektywności pozyskiwania energii z paneli słonecznych. W systemach fotowoltaicznych regulator MPPT, dzięki algorytmowi śledzenia punktu maksymalnej mocy (Maximum Power Point Tracking), dynamicznie dostosowuje napięcie i prąd wyjściowy panelu do warunków środowiskowych. W odróżnieniu od PWM, który po prostu „tnie” napięcie panelu do poziomu akumulatora, tracąc nadmiarową energię jako ciepło, MPPT konwertuje ją efektywnie za pomocą przetwornicy DC-DC. Więc z tych samych modułów PV można uzyskać więcej energii – nawet do 30% w warunkach nieodpowiednich, np. niskie temperatury czy częściowe zacienienie. Specjaliści w branży solarnej podkreślają, że różnica jest szczególnie widoczna w instalacjach off-grid, gdzie każdy wat ma znaczenie.

Dlaczego regulator MPPT wyciąga więcej mocy z paneli słonecznych niż PWM?

Kontroler MPPT stale monitoruje krzywą mocy panelu (I-V), lokalizując punkt MPP, w którym iloczyn napięcia i prądu osiąga maksimum. PWM działa na zasadzie modulacji szerokości impulsu, co ogranicza się do prostego rozładowywania panelu na akumulatorignorując odpowiednie parametry. W rezultacie: MPPT może zwiększyć wydajność o parędziesiąt procent w porównaniu do PWM. Na przykład, gdy napięcie otwartego obwodu panelu (Voc) jest wyższe niż napięcie akumulatora (ok. 12-14 V), regulator PWM marnuje potencjał, w czasie gdy MPPT go wykorzystuje. To podstawowe w zmiennych warunkach pogodowych (np. pochmurno), gdzie punkt mocy szybko się przesuwa. Czy regulator MPPT sprawdzi się w Twojej instalacji? Owszem, jeśli priorytetem jest maksymalizacja plonów energetycznych.

Zalety regulatora MPPT nad PWM to przede wszystkim:

• Dynamiczne śledzenie punktu maksymalnej mocy w czasie rzeczywistym.
• Obsługa szerszego zakresu napięć wejściowych (np. do 150 V).
• Wyższa sprawność konwersji, nawet powyżej 95% w przetwornicach.
• Możliwość łączenia paneli w szeregi bez strat.
• Lepsza wydajność przy niskim nasłonecznieniu.
• Automatyczna kompensacja spadku mocy wywołanego temperaturą.
• Kompatybilność z litowymi akumulatorami (LiFePO4).
• Wbudowane funkcje monitoringu i Bluetooth w modelach zaawansowanych.

Porównanie ważnych parametrów

W rzeczywistości instalatorzy zalecają MPPT do systemów powyżej 200 W, bo tu oszczędności na energii szybko rekompensują wyższą cenę. „Regulator MPPT to inwestycja, która zwraca się w pierwszym sezonie eksploatacji” – mówią doświadczeni użytkownicy forów solarnych. Nawiasem mówiąc, algorytmy perturbacji i obserwacji (P&O) lub inkrementalnego przewodnictwa są najczęściej stosowane w tych urządzeniach. Jak wybrać odpowiedni model? Sprawdź prąd ładowania i maksymalne napięcie PV. Wybranie zależy od konfiguracji paneli: szeregowej lub równoległej.

Regulator ładowania MPPT stanowi serce nowoczesnych instalacji fotowoltaicznychinteligentnie zarządzając energią z paneli słonecznych. Ten zaawansowany kontroler śledzi punkt mocy maksymalnej (MPP), dostosowując parametry pracy do zmieniających się warunków pogodowych i temperaturowych. Za pomocą tego panele PV oddają nawet do 30% więcej energii niż w przypadku prostszych regulatorów PWM.

Dlaczego MPPT przewyższa tradycyjne regulatory PWM w zmiennych warunkach?

W typowej instalacji fotowoltaicznej panele słoneczne generują prąd stały o napięciu wyższym niż wymagane przez akumulatory, np. 18-20 V dla panelu 12 V. Regulator MPPT wykorzystuje przetwornicę DC-DC, która obniża napięcie i zwiększa natężenie prądu, zachowując moc na poziomie MPP. Algorytmy śledzące, takie jak Perturb and Observe czy Incremental Conductance, skanują krzywą prądowo-napięciową (I-V) paręset razy na sekundę. W słoneczny dzień panele pracują blisko optimum, ale w pochmurnej aurze lub przy częściowym zacienieniu MPP przesuwa się dynamicznie – MPPT reaguje natychmiast. Przykładowo, panel o mocy 100 W pod obciążeniem PWM może dostarczyć tylko 70-80 W, w czasie gdy MPPT wykorzysta pełne 95-100 W.

To zwiększa wydajność instalacji fotowoltaicznej, szczególnie w Polsce, gdzie nasłonecznienie jest zmienne i wynosi średnio 1000-1200 kWh/m² rocznie. Regulator dostosowuje impedancję obciążenia do paneli, minimalizując straty konwersji poniżej 2-3%, przeciwnie do PWM tracącego nawet 20-40% energii na rezystancyjnym spadku napięcia. Testy NREL (National Renewable Energy Laboratory) potwierdzają, że systemy z MPPT produkują o 25% więcej kWh w skali roku przy tej samej powierzchni paneli.

Specjalistyczne zdanie: Algorytm MPPT oblicza pochodną dP/dV = 0 w punkcie maksymalnym mocy, gdzie P = U × I, dając ciągłą optymalizację. W rzeczywistości, dla domowej instalacji 5 kWp z akumulatorami 48 V, regulator MPPT jak Victron SmartSolar 150/45 może dodać 1-2 kWh dziennie w porównaniu do PWM. Inżynierowie zalecają modele z Bluetooth do monitoringu, co umożliwia analizę danych w czasie rzeczywistym via aplikacje mobilne.

Innym atutem jest kompatybilność z wysokonapięciowymi ciągami paneli, redukująca liczbę przewodów i koszty okablowania. W warunkach zimowych, gdy temperatura spada poniżej 0°C, panele zyskują na napięciu nawet o 0,4 V/°C na ogniwo – MPPT automatycznie to wykorzystuje, podnosząc plon o 10-15%. Dla off-gridowych systemów, jak domki letniskowe, to oznacza dłuższe zasilanie bez generatora diesla, oszczędzając paliwo i emisje CO₂.

Regulator MPPT a PWM decyduje o efektywności ładowania akumulatorów w instalacji solarnej. Wybranie dobrego kontrolera ładowania do paneli słonecznych zależy od napięć systemu i warunków nasłonecznienia. MPPT zwiększa wydajność nawet o 30 procent w porównaniu z PWM.

Jak regulator MPPT przewyższa PWM w zmiennych warunkach pogodowych?

Regulator PWM, czyli Pulse Width Modulation, działa na zasadzie impulsowego przełączania prądu, co ogranicza go do systemów o podobnych napięciach paneli i akumulatorów. W efekcie traci energię na dopasowanie, osiągając sprawność 70-80 procent. Jednak MPPT, Maximum Power Point Tracking, dynamicznie śledzi maksymalny punkt mocy paneli fotowoltaicznych. Konwertuje wyższe napięcie z modułów na niższe dla akumulatorów, minimalizując straty. W pochmurne dni lub przy wysokich temperaturach MPPT generuje do 25-30 procent więcej energii niż PWM. Przykładowo, panel 100 W podłączony do 12 V akumulatora przez PWM da średnio 60-70 W, w czasie gdy MPPT wykorzysta pełne 90-95 W.

Zalety PWM dla prostych i budżetowych instalacji

Kontrolery PWM są tańsze – kosztują od 50 do 150 złotych za model 10-20 A. Nadają się do małych systemów off-grid, jak kampery czy łodzie, gdzie panele mają napięcie zbliżone do akumulatora. Ich prostota oznacza mniejszą awaryjność i brak wentylatorów. Jednak w rozbudowanych zestawach solarnych tracą potencjał.

Najważniejsze zalety regulatora MPPT:

• Wyższa efektywność w niskim nasłonecznieniu – nawet 98 procent konwersji.
• Obsługa paneli o napięciu 2-3 razy wyższym niż akumulator, np. 24 V panele do 12 V baterii.
• Szybsze ładowanie akumulatorów litowo-jonowych lub żelowych dzięki algorytmom adaptacyjnym.
• Lepsza wydajność przy wysokich temperaturach, gdzie PWM spada o 20 procent.

Porównanie regulator MPPT a PWM w rzeczywistości

Wybranie regulatora MPPT a PWM zależy od skali instalacji. Dla 1-2 kW mocy peak MPPT zwraca inwestycję w rok dzięki większej produkcji energii. PWM sprawdzi się w awaryjnych zestawach 100-300 W. Testy NREL pokazują, że MPPT produkuje rocznie 20-40 procent więcej kWh w umiarkowanym klimacie.

Jak obliczyć maksymalne napięcie wejściowe dla paneli PV?

Sprawdź napięcie otwartego obwodu (Voc) paneli w temperaturze najniższej, np. -10°C, mnożąc Voc STC przez współczynnik temperaturowy (najczęściej 0,003/C/°C). Dla panelu 400 Wp z Voc 49 V przy 25°C, w zimie Voc wzrośnie do ok. 54 V – regulator musi obsługiwać min. 60 V PV input. Dopasuj do napięcia akumulatora: dla 12 V system Voc max regulatora > 1,5 x V akum, dla 48 V > 1,25 x V akum. Przykładowo, w zestawie z akumulatorem LiFePO4 12,8 V i 4 panelami 100 W (Voc 22 V każdy w szeregu: 88 V) wybierz MPPT 100 V.

Innym parametrem jest moc znamionowa regulatora, która powinna przekraczać sumę mocy paneli o 20-30% dla bezpieczeństwa. Oblicz prąd ładowania: podziel moc paneli (Wp) przez napięcie akumulatora, np. 800 Wp / 24 V = 33 A, więc regulator min. 40 A. W warunkach STC panele dają 100% mocy, ale w rzeczywistości mnoż do 1,25 przez liczbę paneli równoległych. Regulator Victron SmartSolar 100/50 obsłuży 1400 Wp na 24 V, świetny dla 6 paneli 250 Wp.

Jak uwzględnić typ akumulatora w doborze mocy MPPT?

Akumulatory kwasowo-ołowiowe (AGM, GEL) tolerują prąd ładowania C/10 (np. 100 Ah = 10 A), litowe LiFePO4 – C/0,5 (50 A). Regulator musi mieć programowalny profil ładowania: bulk 14,4 V, absorption 14,6 V, float 13,5 V dla 12 V Pb. W instalacji z akumulatorem 200 Ah LiFePO4 i panelami 1200 Wp na 48 V, wybierz MPPT 60 A (moc max 2880 Wp), by uniknąć throttlingu powyżej 80°C. Testuj w symulatorach jak PVsyst, pilnując stratę 5-10% na kablach.

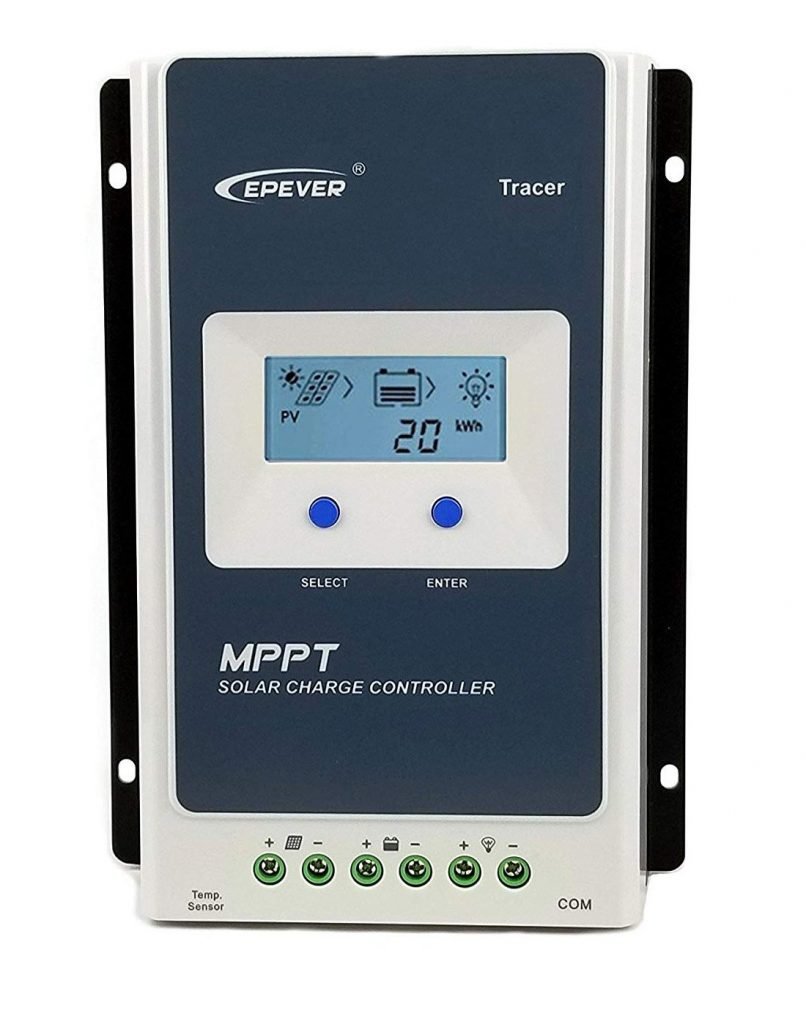

W rzeczywistości, dla hybrydowego zestawu 2 kWp z 48 V akumulatorem, regulator EPEVER Tracer 4215BN 40 A (PV max 1760 Wp, 150 V) sprawdzi się przy panelach w konfiguracji 2S4P. Monitoruj temperaturę – MPPT deratyzuje prąd powyżej 45°C o 1-3%/°C. Zawsze zostaw margines 20% na przyszłe rozszerzenia, np. dodanie paneli bez wymiany regulatora.
