Ogniwa tandemowe to obiecująca przyszłość fotowoltaiki. Łączą dwie lub więcej warstw materiałów pochłaniających różne zakresy światła, za pomocą czego efektywniej wykorzystują energię słoneczną niż tradycyjne ogniwa krzemowe. Wyższa sprawność pozwala uzyskać więcej energii z tej samej powierzchni paneli. Rozwój tej technologii może przyspieszyć transformację energetyczną, choć nadal wymaga obniżenia kosztów produkcji i zwiększenia trwałości.
Panele fotowoltaiczne przez lata opierały się głównie na krzemie, jednak rozwój materiałów półprzewodnikowych otwiera drogę do konstrukcji wykorzystujących światło efektywniej. Ogniwa tandemowe mogą zmienić sposób projektowania instalacji słonecznych, ponieważ łączą parę warstw absorbujących różne fragmenty promieniowania. Temat zainteresuje właścicieli domówinwestorów, projektantów farm fotowoltaicznych oraz osoby obserwujące kierunek rozwoju energetyki odnawialnej. Dla użytkownika końcowego znaczenie mają deklarowane parametry modułu, lecz także jego trwałość, odporność na warunki atmosferyczne, dostępność serwisu i możliwość współpracy z istniejącą infrastrukturą. Przyszłość tej technologii zależy więc podobnie jak od fizyki materiałówi od produkcji na dużą skalę.
Ogniwa tandemowe a lepsze wykorzystanie promieniowania słonecznego
Standardowe ogniwo krzemowe nie wykorzystuje całego zakresu energii niesionej przez światło. Część promieniowania nie dostarcza wystarczającej energii do wybicia elektronu, a część jest tracona w postaci ciepła. Konstrukcja tandemowa ogranicza ten problem dzięki ułożeniu dwóch lub większej liczby warstw o odmiennych właściwościach optycznych i elektrycznych. Górna warstwa pochłania wybrane, bardziej energetyczne fragmenty widma, jednak dolna przejmuje promieniowanie, które przechodzi przez pierwszą warstwę. Takie dobranie może zwiększyć uzysk z tej samej powierzchni, co ma znaczenie na dachach o ograniczonym metrażu oraz na terenach, gdzie koszt gruntu wpływa na opłacalność inwestycji.
Najczęściej omawianym kierunkiem jest zestawienie warstwy perowskitowej z krzemem, choć rozwijane są także inne konfiguracje materiałowe.
Często moduł tandemowy musi prawidłowo zarządzać przepływem ładunków między warstwami. Potrzebne są przezroczyste elektrody, odpowiednie warstwy transportujące oraz bardzo dokładnie zaprojektowane dobranie elektryczne. Każdy dodatkowy element może poprawiać działanie urządzenia, ale równocześnie zwiększa wymagania wobec procesu produkcyjnego.
| Cecha | Moduły krzemowe | Moduły tandemowe |
|---|---|---|
| Budowa | Pojedynczy główny absorber | Co najmniej dwie warstwy absorbujące |
| Wykorzystanie widma | Ograniczone właściwościami krzemu | Lepsze dopasowanie do różnych zakresów promieniowania |
| Doświadczenie rynkowe | Technologia dojrzała | Technologia rozwijana i wdrażana etapami |
| Główne wyzwanie | Straty optyczne i termiczne | Stabilność warstw oraz złożoność produkcji |
Trwałość i produkcja ogniw tandemowych
Sam wysoki potencjał sprawności nie wystarczy, aby ogniwa tandemowe zastąpiły dominujące rozwiązania. Warstwy perowskitowe mogą być wrażliwe na wilgoć, tlen, podwyższoną temperaturę i promieniowanie ultrafioletowe.
Dlatego znaczenie mają hermetyzacja, dobór materiałów ochronnych oraz testy starzeniowe prowadzone w warunkach zbliżonych do pracy modułu na dachu.
Najważniejsze bariery technologiczne obejmują:
- utrzymanie stabilnych parametrów elektrycznych przez cały okres eksploatacji,
- powtarzalne nanoszenie cienkich warstw na dużych powierzchniach,
- opracowanie bezpiecznego recyklingu i odpowiedzialnego obiegu materiałów.
Znaczenie ma także kompatybilność z liniami produkcyjnymi, falownikami i systemami montażowymi. Jeżeli proces wytwarzania będzie wymagał całkowicie nowej infrastruktury, koszt wdrożenia może spowolnić komercjalizację. Rozwój ogniw tandemowych będzie zatem zależał od połączenia wysokiej wydajności, trwałej konstrukcji i technologii, którą da się powtarzalnie produkować.

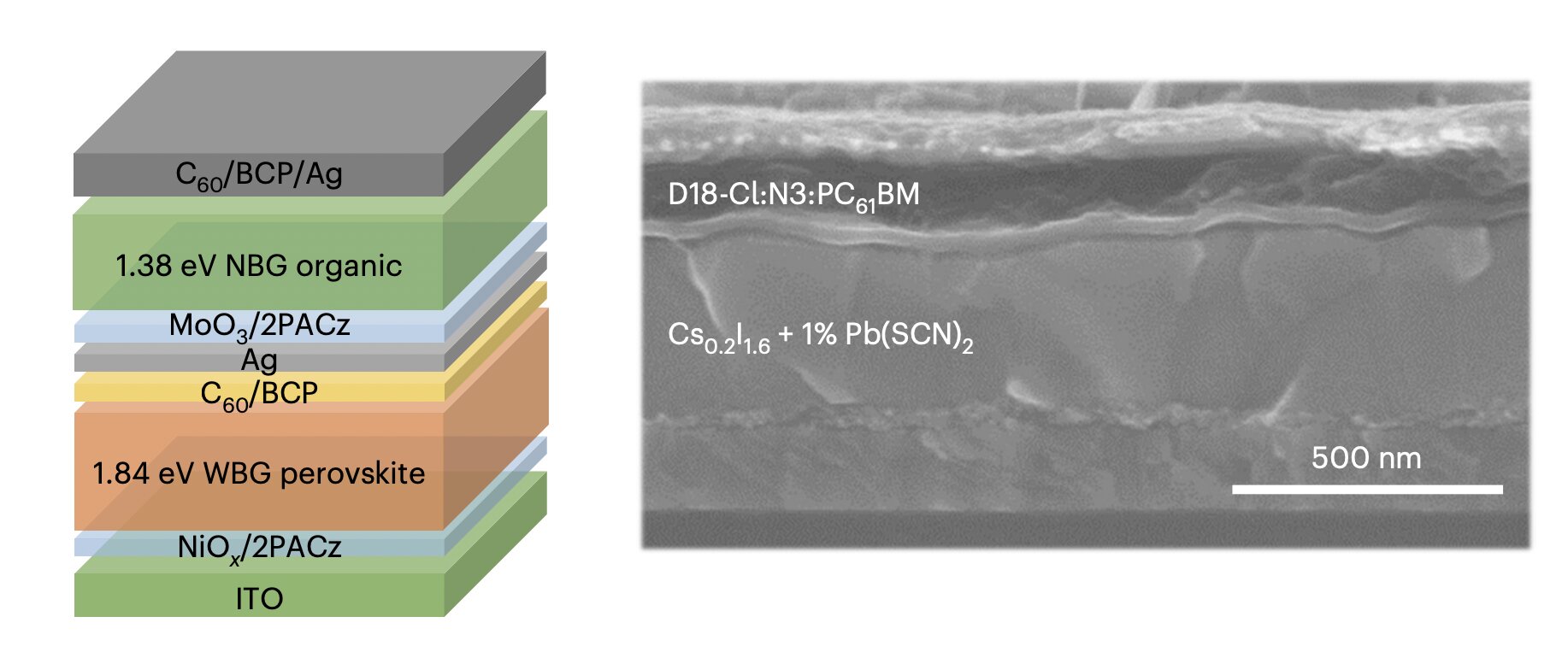

Budowa i działanie tandemowych ogniw fotowoltaicznych
Ogniwo tandemowe łączy co najmniej dwa absorbery światła o różnych właściwościach optycznych.
Najczęściej górną warstwę tworzy materiał o szerokiej przerwie energetycznej, na przykład perowskit, a dolną – krzem o węższej przerwie energetycznej. Taki układ pozwala lepiej wykorzystać promieniowanie słoneczne, ponieważ poszczególne warstwy pochłaniają inne zakresy widma. Górne ogniwo przechwytuje przede wszystkim fotony o wyższej energii. Promieniowanie, którego nie absorbuje, przechodzi do dolnego ogniwa krzemowego. W klasycznym panelu jeden materiał musi równocześnie obsługiwać szeroki zakres widma, co powoduje straty energii. Konstrukcja tandemowa ogranicza to zjawisko, ponieważ każda warstwa pracuje w korzystniejszych dla siebie warunkach.
W wariancie monolitycznym oba podogniwa są nanoszone i łączone w jednej strukturze.
Najważniejszą cechą tandemu jest dobranie selektywnego pochłaniania światła z wyższym napięciem elektrycznym generowanym przez współpracujące podogniwa. Prąd stały wytworzony przez moduł trafia następnie do elektroniki zabezpieczającej i falownika, podobnie jak w innych instalacjach fotowoltaicznych.

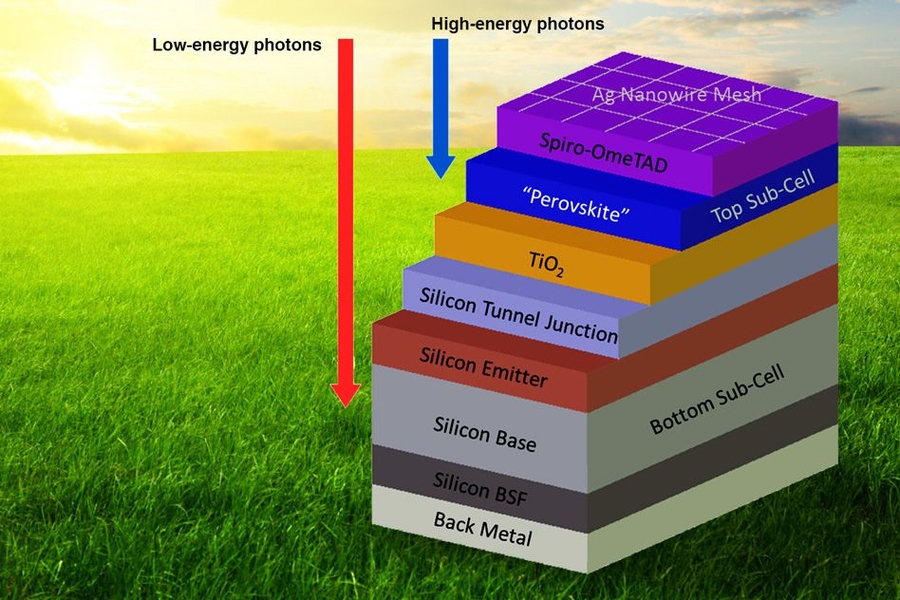

☀️ Jak warstwy tandemowe dzielą energię promieniowania?
Górna warstwa nie powinna pochłonąć całego światła, ponieważ wtedy dolne ogniwo otrzymałoby zbyt mało promieniowania. Stabilność ogniw tandemowych decyduje o tym, jak długo panel utrzymuje wysoką sprawność w zmiennych warunkach nasłonecznienia, temperatury i wilgotności.
Stabilność ogniw tandemowych a mechanizmy degradacji w panelach fotowoltaicznych
Ogniwo tandemowe łączy dwa absorbery światła, które wykorzystują różne zakresy widma.
Najczęściej rozważa się układ krzemowy z warstwą perowskitową, jednak stosowane są także inne konfiguracje. Większa sprawność takiej konstrukcji wynika z lepszego zagospodarowania energii promieniowania, lecz dodatkowe warstwy zwiększają liczbę granic między materiałami. Degradacja może rozpoczynać się od migracji jonów w absorberze, zmian chemicznych wywołanych wilgocią i tlenem albo pogorszenia kontaktu elektrycznego. Znaczenie mają także promieniowanie ultrafioletowe, podwyższona temperatura, cykle zamarzania i rozmrażania oraz naprężenia mechaniczne. Najbardziej wrażliwe bywają interfejsy między warstwami, ponieważ łączą materiały o odmiennych właściwościach cieplnych i elektrycznych.
| Czynnik | Typowy skutek | Obszar szczególnego ryzyka |
|---|---|---|
| Wilgoć i tlen | Reakcje chemiczne, korozja kontaktów | Warstwa absorbera i krawędzie modułu |
| Podwyższona temperatura | Przyspieszenie dyfuzji i zmian materiałowych | Interfejsy oraz warstwy transportowe |
| Promieniowanie UV | Fotochemiczne uszkodzenia enkapsulantu | Powierzchnia optyczna modułu |
| Obciążenia mechaniczne | Mikropęknięcia i utrata ciągłości połączeń | Ogniwa, połączenia i szkło |
Ocena stabilności ogniw tandemowych wymaga monitorowania mocy maksymalnej, lecz także charakterystyki prądowo-napięciowej, odpowiedzi spektralnej i zmian temperatury. Pomocne są inspekcje elektroluminescencyjne, termografia oraz analiza izolacji modułu. Pozwalają rozróżnić spadek parametrów absorbera od uszkodzenia połączeń lub zawilgocenia. Na trwałość panelu wpływa cały stos warstw, a nie wyłącznie materiał aktywny. Znaczenie mają bariery przeciw wilgoci, jakość enkapsulacji, stabilność elektrod, dopasowanie prądów obu podogniw oraz kontrola procesu laminowania.
Najważniejsze obszary kontroli degradacji ogniw tandemowych:
- szczelność enkapsulacji i ochrona krawędzi,
- stabilność warstw transportujących ładunki,
- odporność absorbera na wilgoć i tlen,
- zachowanie elektrod w czasie ogrzewania,
- zgodność rozszerzalności cieplnej materiałów,
- odporność na promieniowanie ultrafioletowe,
- powtarzalność parametrów po cyklach obciążenia.
Często szczególnego znaczenia nabierają testy przyspieszone, ale ich wynik nie zawsze dokładnie odwzorowuje pracę instalacji. Stabilność ogniw tandemowych należy więc oceniać razem z konstrukcją modułu, warunkami klimatycznymi i sposobem montażu.
Wilgoć może przyspieszać degradację ogniw tandemowych w panelach fotowoltaicznych, szczególnie gdy moduł ma niedostatecznie zabezpieczone krawędzie, mikropęknięcia albo nieszczelną warstwę enkapsulantu. Ogniwo tandemowe łączy dwie warstwy absorbujące światło, na przykład krzemową i perowskitową. Taka wielowarstwowa konstrukcja zwiększa potencjał uzysku energii, ale równocześnie wprowadza dodatkowe granice między materiałami.
Para wodna przenikająca do wnętrza modułu może powodować korozję metalowych elektrod, migrację jonów oraz pogorszenie kontaktu między warstwami.
Wilgoć nie musi od razu wywołać widocznych uszkodzeń. Z czasem pojawiają się lokalne przebarwienia, spadek napięcia, większy prąd upływu i nierównomierna praca poszczególnych fragmentów ogniwa. Proces przyspieszają podwyższona temperatura, promieniowanie słoneczne oraz cykliczne rozszerzanie i kurczenie materiałów.
Wilgoć a degradacja ogniw tandemowych w panelach fotowoltaicznych
Szczególnie wrażliwe są interfejsy między warstwami oraz elementy wykonane z materiałów reagujących na wodę. Dla konstrukcji perowskitowo-krzemowych wilgoć może destabilizować warstwę perowskitową i ułatwiać przemieszczanie jonów.
Skutkiem bywa utrata parametrów elektrycznych, nawet jeśli powierzchnia panelu nadal wygląda prawidłowo.
Czy szczelna obudowa chroni ogniwa tandemowe przed wilgocią?
Skuteczna ochrona zależy od całego modułu, a nie od jednej warstwy.
Szkło, folia enkapsulacyjna, uszczelnienie krawędzi, puszka przyłączeniowa i sposób wykonania połączeń muszą ograniczać podobnie jak bezpośredni kontakt z wodąi dyfuzję pary wodnej. Nawet niewielka nieszczelność może stać się drogą penetracji wilgoci, przede wszystkim w czasie naprzemiennego nagrzewania i wychładzania panelu. Dlatego ocena odporności powinna obejmować testy wilgotnościowe, cykle temperaturowe, obserwację izolacji elektrycznej oraz kontrolę mocy w czasie eksploatacji. Ważne są także jakość laminowania, geometria ramy i montaż, który nie może uszkadzać krawędzi modułu.
Wilgoć przyspiesza degradację ogniw tandemowych przede wszystkim wtedy, gdy zabezpieczenia nie odpowiadają wrażliwości zastosowanych materiałów.
Sama obecność wilgotnego klimatu nie przesądza jeszcze o awarii, ale zwiększa wymagania wobec projektu i wykonania panelu.
